提问网友：哗均
提问日期：2024-01-24 16:26:41
解答网友：陈工
先识别X，，，的。然后再识别Y，，，的。
解答网友：慢无心思（1718932622）

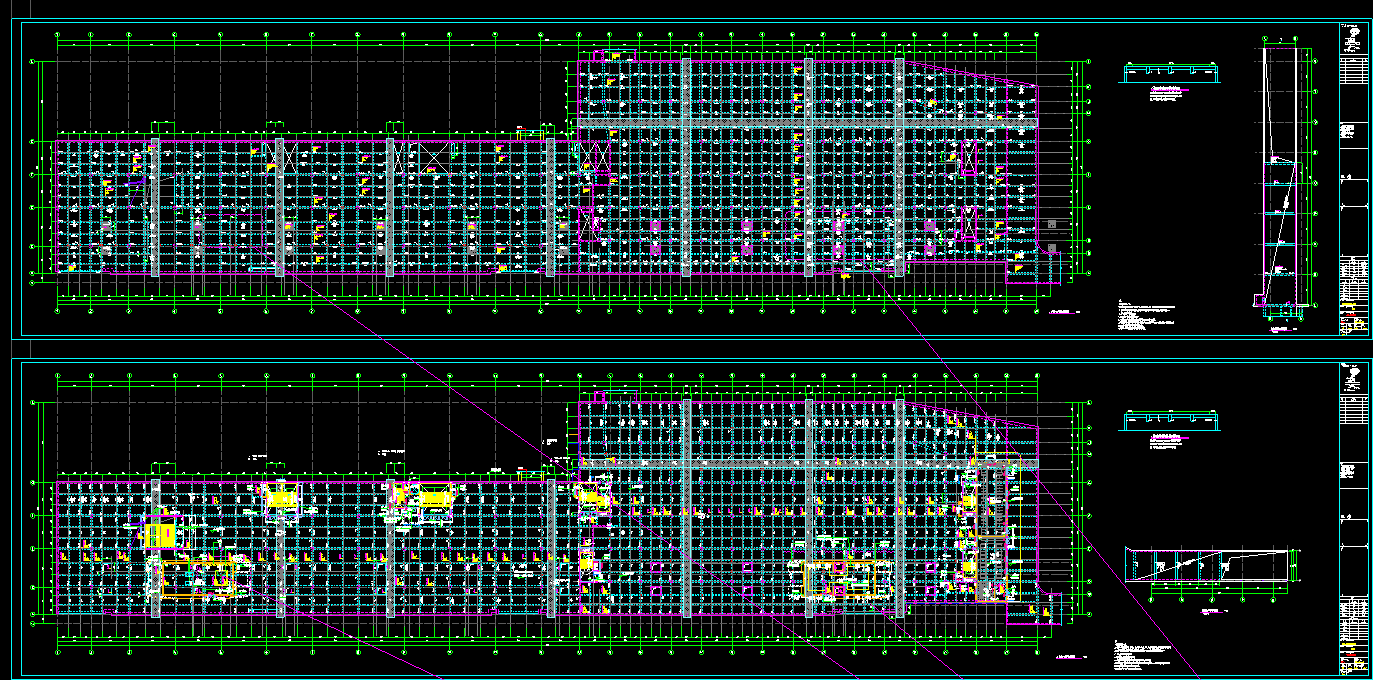

场景一：若X、Y方向的梁图分别在两张图纸上。
步骤一：在图纸管理中点击【添加图纸】功能，先导入X方向的梁图纸；
步骤二：点击【插入图纸】，选择另一张Y方向的图纸；
步骤三：点击【图纸管理】中的锁子进行解锁，鼠标左键框选Y方向的图纸，鼠标右键，选择移动，然后鼠标左键找一个插入点，拖动到和X方向图纸重叠位置即可，然后在梁界面识别梁即可。如图：
场景二：若X、Y方向的梁图在一张图纸中。
方法一：使用【添加图纸】导入图纸后，鼠标左键选中X向或Y向的梁图，鼠标右键【移动】使其定位在一起后再识别即可。
方法二：在CAD快速看图中将图纸分割为两部分后，按场景一操作即可。
解答网友：GXZ
可以分别导入草图进行识别
评论0
