答疑:这个钢筋明明有标注,为什么软件说标准是0?

image_print阅读模式

提问网友:裴珠泫
提问日期:2024-01-15 09:12:22

标注


解答网友:大家广联

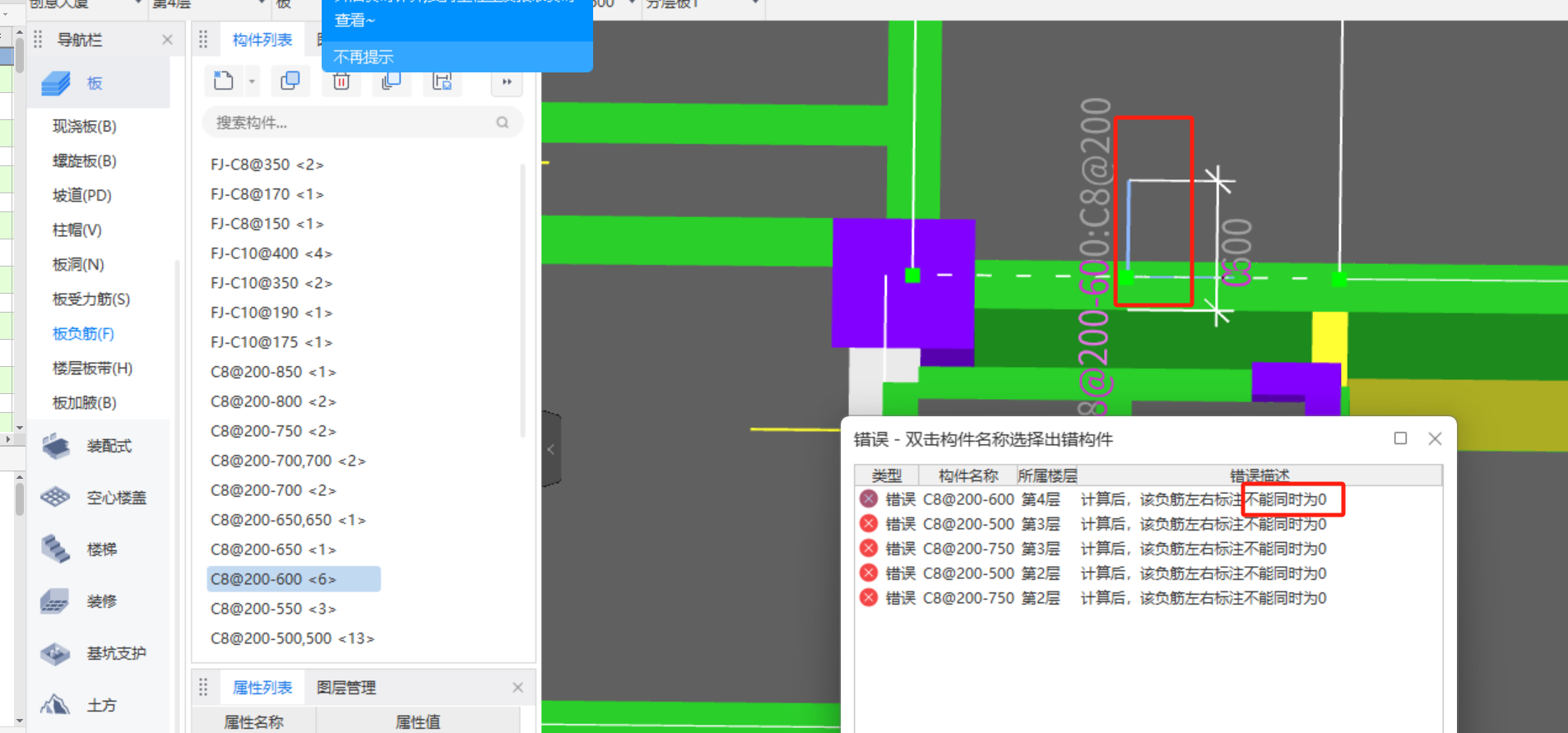

提示如图:

答疑解惑

原因:负筋的长度≤支座宽,且“布置方式”为“支座外边线”,或“非单边标注含支座宽”选择的是“是”导致的。

方法:若负筋的长度定义有误,选中负筋,在【属性列表】中将负筋的左右标注输入正确即可;

若长度定义无误,支座认的也没有问题,直接选中负筋,在【属性列表】中将“单边标注位置”改为“支座内边线”或“非单边标注含支座宽”改为“否”,再汇总计算即可。如图:

广联达服务新干线

若长度定义无误,支座认的有问题认到了其它图元为支座(如比较宽的圈梁),可以将其它图元先移动到一边,将负筋进行【锁定】,再将支座图元移动回来(锁定前GTJ2021/GTJ2018需要先汇总计算,GTJ2025若给“实时计算”打勾,则不用汇总计算)。

备注:当选择“支座外边线”时,负筋长度等于标注长度减去支座宽。

解答网友:天涯浪子

单边负筋,不用输入
