提问网友：天天向上
提问日期：2023-12-21 14:33:40
工程量区域定位
解答网友：禾沐
注：定义的区域没有分层属性，针对的是楼层，如：1层内定义的区域，在1层中所有分层都可以显示，并且分层的图元也会归属的区域内。
步骤一：点击【定义区域】功能，在提示窗口中选择“直线绘制”或“矩形绘制”。
备注：若区域是规则的范围，选择“矩形绘制”；若区域是不规则的范围，选择“直线绘制”。如图：

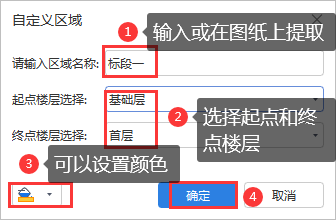

步骤二：选择直线/矩形绘制—绘制封闭区域范围—在窗口中输入区域名称或左键在图纸上提取区域名称—选择起点楼层和终点楼层—点击确定。如图：
备注：1.注：直线绘制时，区域边线要首尾相连，不要相交，否则会有提示。
2.在窗口左下角可以设置区域的填充颜色。
