答疑：老师们，螺栓焊接里面加肋板量怎么算

提问网友：泡泡肥羊
提问日期：2023-12-12 11:45:50

---

解答网友：海外仙山

按图中尺寸计算

两种详图

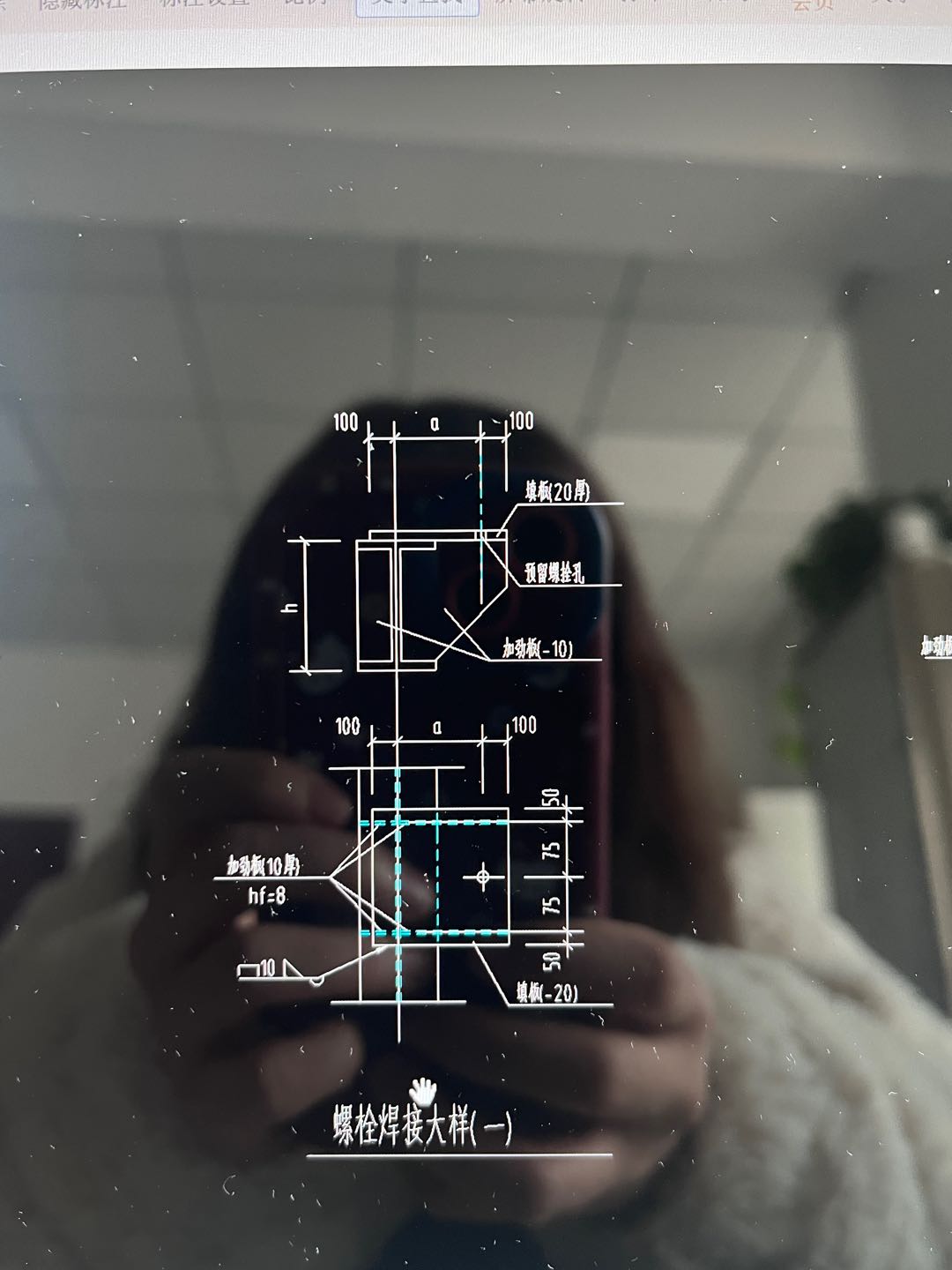

一是螺栓在梁外，加劲板有加宽。图中有四块。

    尺寸为：二块（h-翼缘厚×2）×（b(梁宽，图中未标)-腹板厚×0.5）×10

                  二块（梯形的，按最小外接矩形计）（h-翼缘厚）×（-腹板厚×0.5）×10

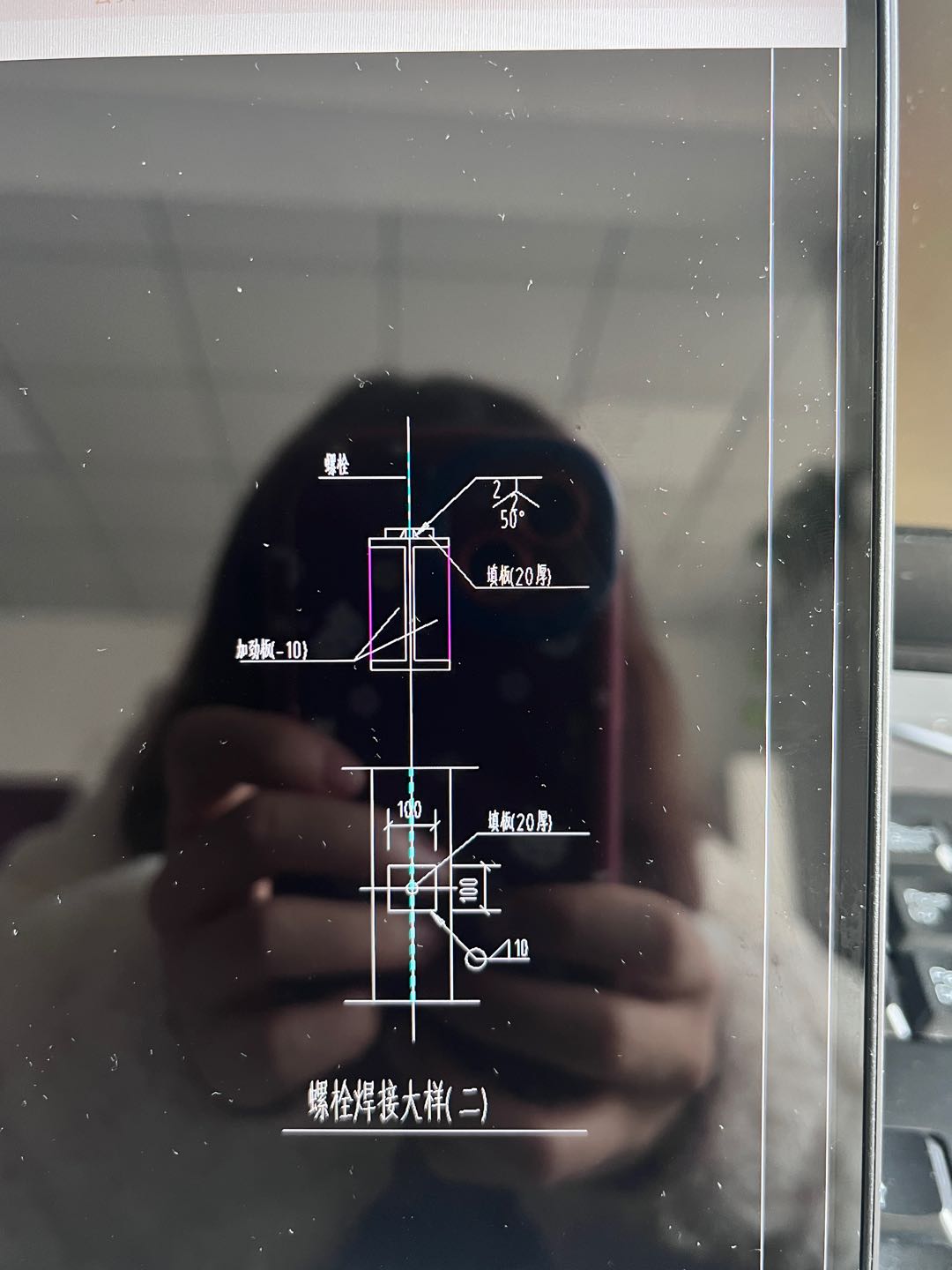

二是螺栓在梁上，图中有四块。



尺寸为：四块（h-翼缘厚×2）×（b(梁宽，图中未标)-腹板厚×0.5）×10
