答疑：照明系统，单回路识别，配电箱列表里无回路对应配电箱。评大神帮忙答疑解惑。

提问网友：一蓑烟雨
提问日期：2023-11-08 08:30:43

---

解答网友：大家广联

场景一：若回路没有连接桥架和配电箱时：

方法：在电线/电缆导管界面，点击【单回路】功能—左键选择回路CAD线和回路标识（可不选）

，鼠标右键—在窗口中点击“构件名称”—在窗口中选择要识别成的构件—右下角设置灯具立管材质—点击确认—点击确定即可。如图：

场景二：若回路连接了桥架和配电箱时：

方法：

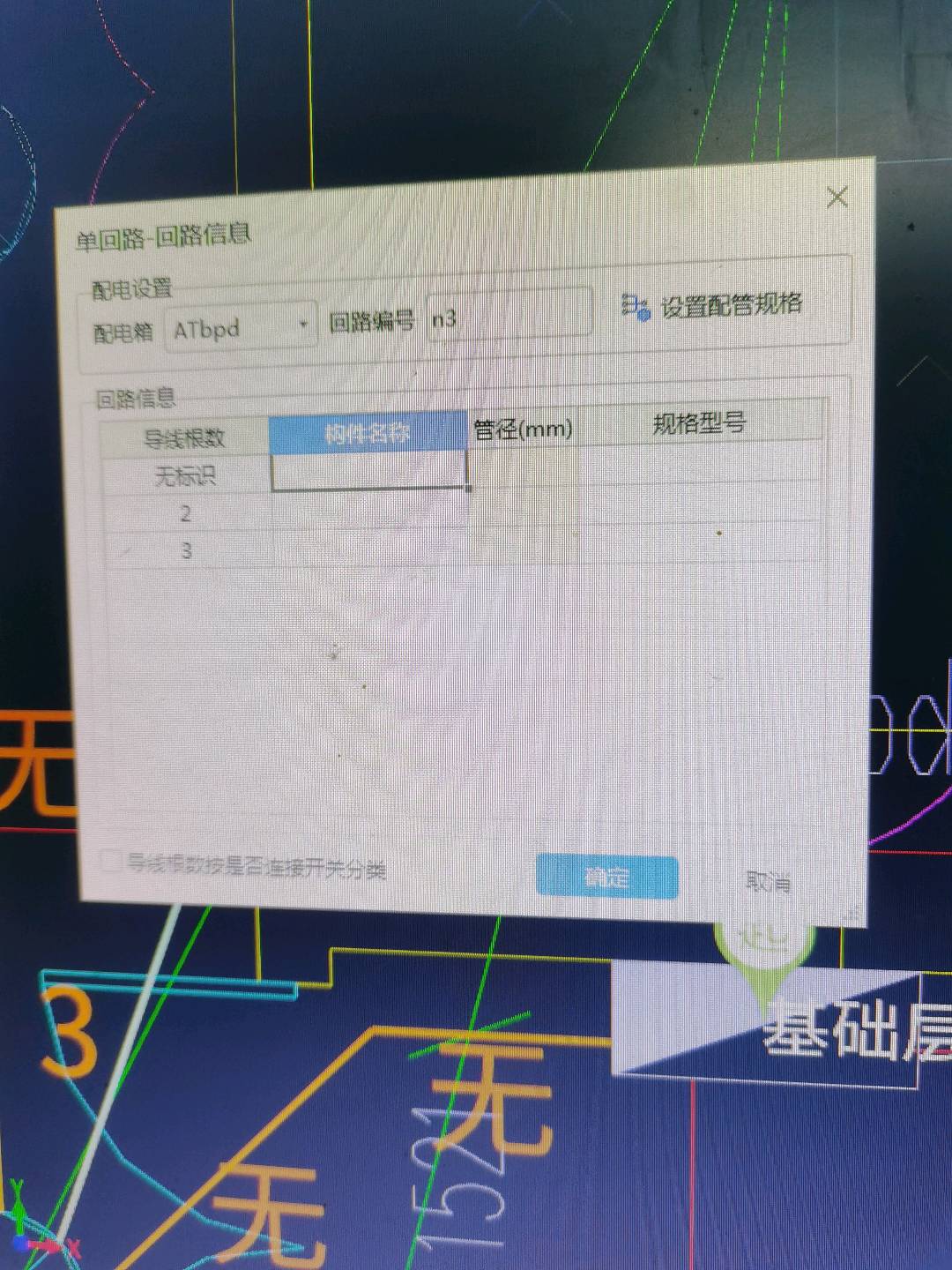

步骤一：在电线/电缆导管界面，点击【单回路】功能—左键选择回路CAD线和回路标识（可不选），

若回路连通时，软件会自动设置好起点—若起点位置不对，可以手动选择起点位置，若是跨层时，可以在提示窗口中切换楼层，然后选中设置起点的位置—鼠标右键。如图：

步骤二：在窗口中点击“构件名称”—在窗口中选择要识别成的构件—右下角设置灯具立管材质—点击确认—点击确定即可。如图：
