提问网友：杨全中
提问日期：2023-11-05 08:05:15

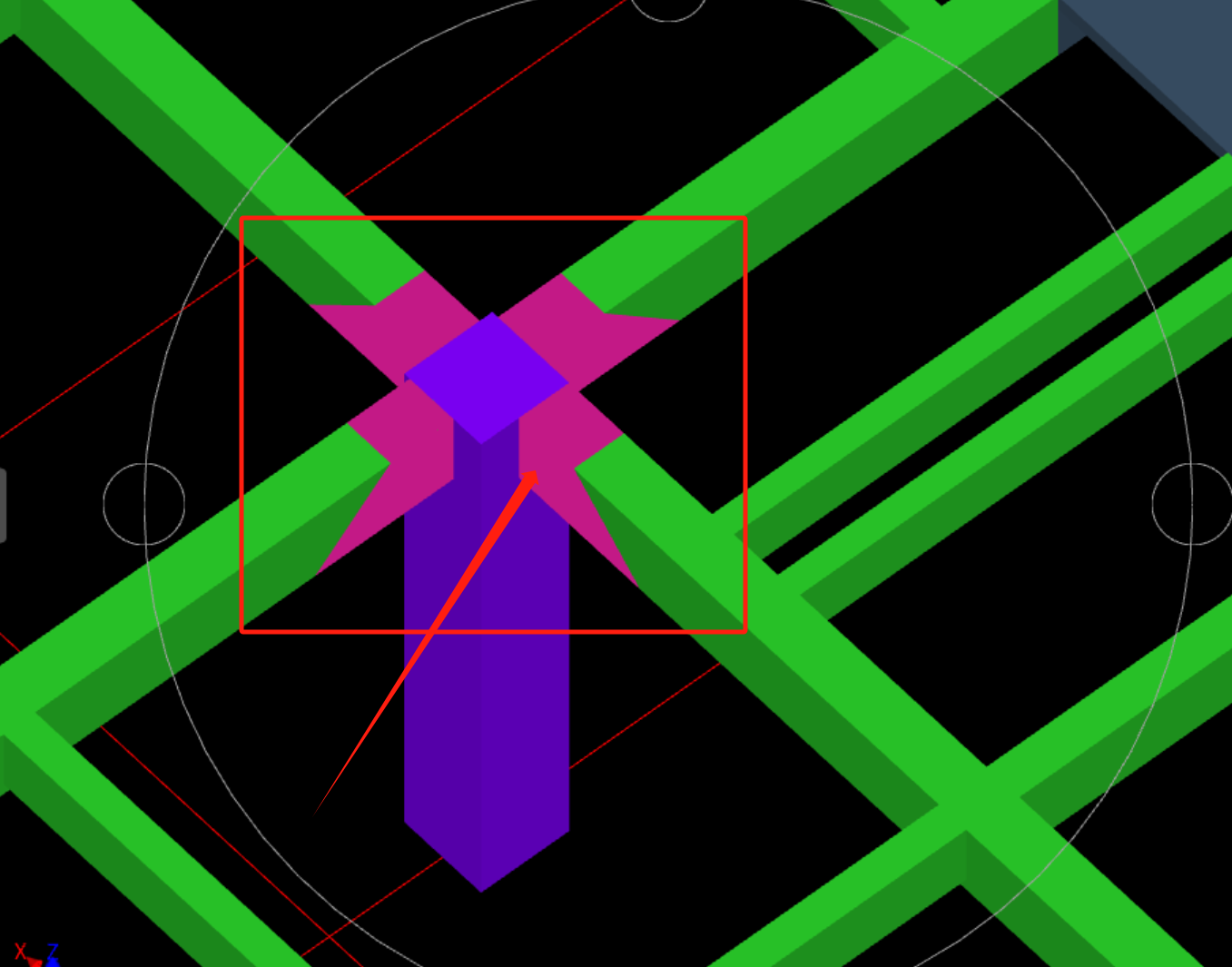

如下图梁柱核心区红色部分，如何设置才能有这种核心区混凝土布置方式
解答网友：钢筋撑起半边天
生成就可以
解答网友：大家广联
景一：若使用的是GTJ2025/GTJ2021的1.0.29.0及以上版本软件，有高强节点功能。

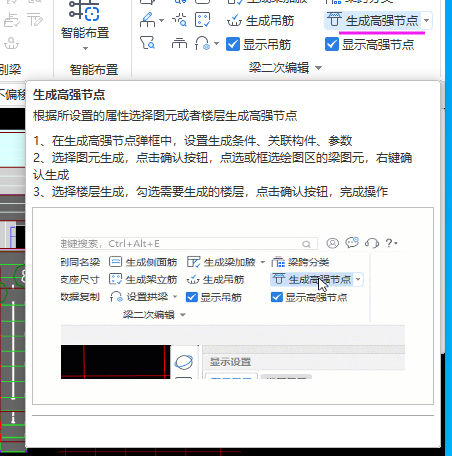

方法：在梁建模界面，右上角的【梁二次编辑】中点击【生成高强节点】，根据图纸要求在软件中设置图元的生成条件、关联构件、参数设置以及生成方式；
若【生成方式】选择的是“选择图元”，则点击“确定”后，需要鼠标左键选择一下图元，鼠标右键即可生成；
若【生成方式】选择的是“选择楼层”，则点击“确定”后，直接自动生成。如图：
场景二：若使用的是GTJ2021的1.0.29.0以下版本/GTJ2018软件。
方法：软件中暂时无法直接设置框架柱与框架梁交接处砼强度等级不同的情况，建议在【表格算量/表格输入】中手动处理。
解答网友：GXZ
梁界面工具栏上有设计功能，这是按梁计算，只是砼号按设置的计算而已
解答网友：xagcc
这是高强度节点，可以生成处理的
