答疑：高压配电柜元件个数的问题

提问网友：bfqbpq
提问日期：2023-11-03 11:41:10

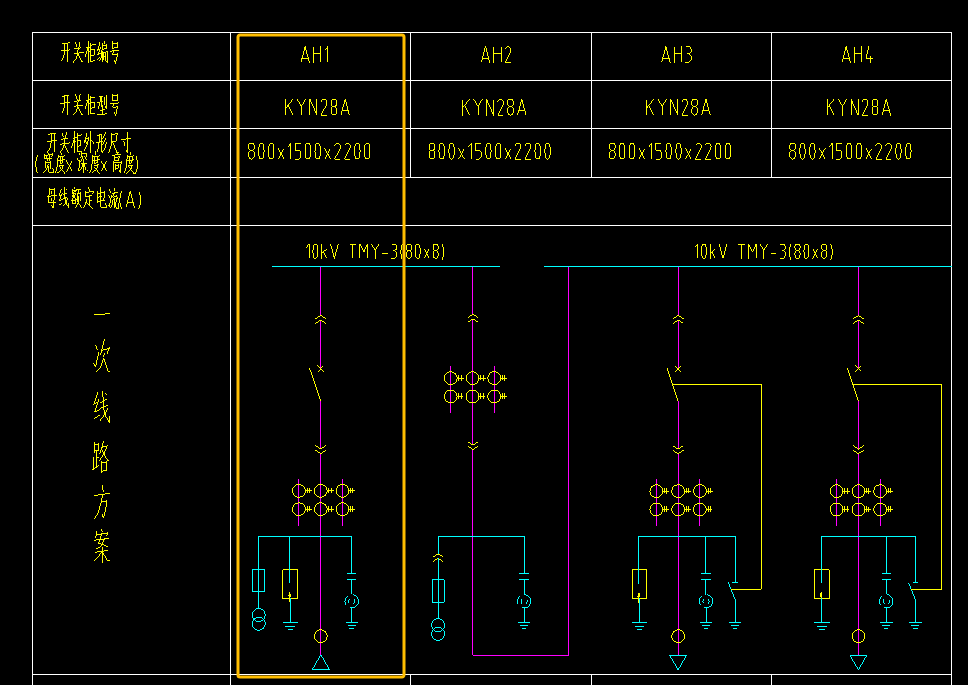

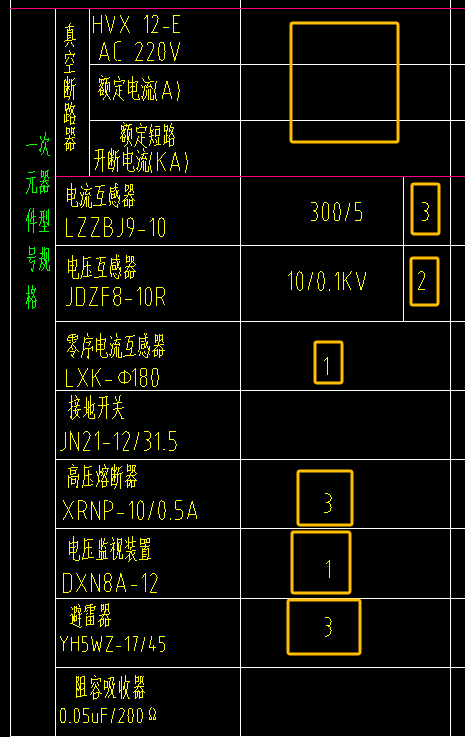

图一是高压配电系统图，图二对应图一中AH1（高压配电柜1）的元件个数，但我怎么数，个数都对应不上：

1：系统图中，断路器有一个，但图二中显示没有

2：系统图中，电流互感器6个，图二中数量为3

3：系统图中，电压互感器为1个，图二中有2个

4：系统图中，高压熔断器有1个，图二中有3个

5：系统图中，避雷器为1个，图二中有3个

6：系统图中，电压监视装置未发现有，图二中有1个

想请教老师，这个图该怎么看？

---

解答网友：幸福像花一样

框内的元件不需要计算包括在柜的价格里
