提问网友：笑
提问日期：2023-11-01 09:52:56

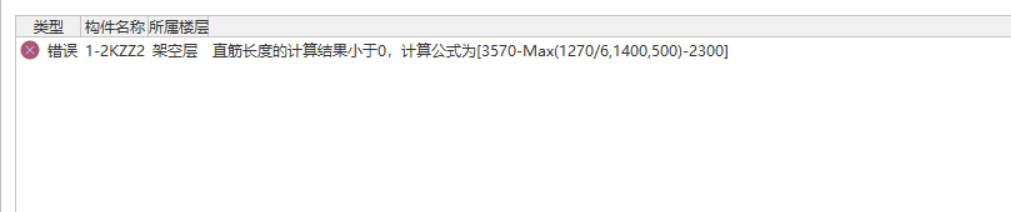

出现这种情况如何处理，已经改过插筋设置
解答网友：红梅傲雪
解答网友：小野猫
选中构件，在属性里查看是否改过来了
解答网友：大家广联
框架柱/暗柱/端柱汇总计算提示：直筋长度的计算结果小于0操作视频（此视频需要下载后，才可观看）
首先鼠标左键双击错误提示，即可定位并选中柱图元，然后按如下方法操作：

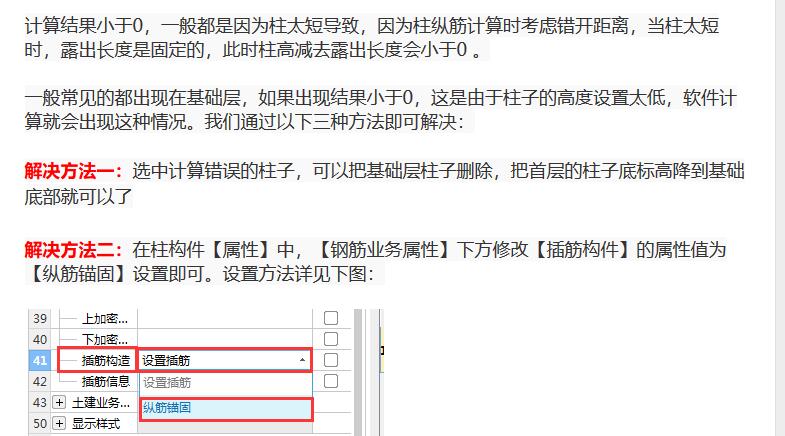

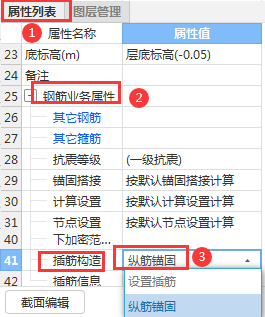

方法一：选中柱，点击【属性列表】—钢筋业务属性—将“插筋构造”中的“设置插筋”改成“纵筋锚固”—再汇总计算。如图：

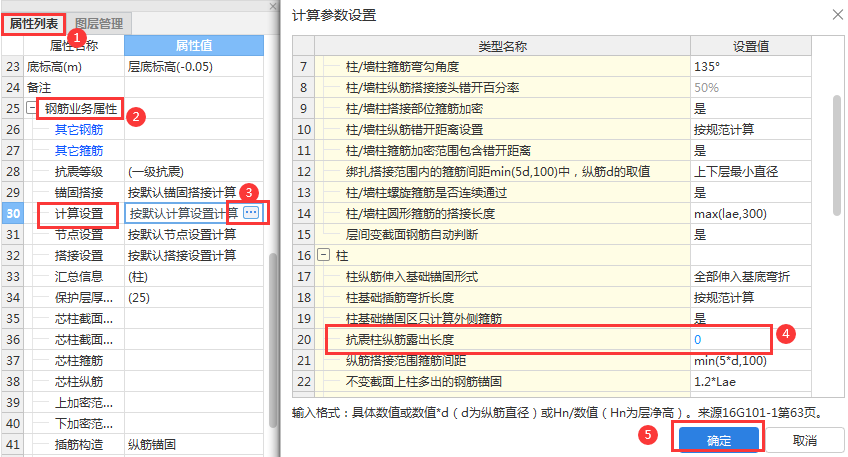

方法二：选中柱，点击【属性列表】—钢筋业务属性—计算设置—将“抗震柱纵筋露出长度”/”非抗震柱纵筋露出长度”/“抗震/非抗震暗柱/端柱纵筋露出长度”修改为0—点击确定—再汇总计算。如图：
(根据柱是否抗震判断修改抗震/非抗震的设置，根据柱为框架柱或暗柱/端柱判断修改柱/暗柱/端柱的设置）
方法三：柱子位置有柱帽或有较高的梁/条形基础等图元或柱中间位置有梁/板导致的，若尝试将柱帽/梁/条形基础/板等图元删除后可以汇总正常，可以先将柱帽/梁/条形基础/板等图元移动到其他位置，把柱【锁定】后再将其他图元移动回来（锁定前GTJ2021/GTJ2018需要先汇总计算，GTJ2025若给“实时计算”打勾，则不用汇总计算）。
备注：若按方法三的操作方法没有看到梁/条形基础等图元时，有可能是相邻楼层的梁/条形基础等图元影响的，可以显示跨层图元进行查看。
点击蓝色字体获取详细答案
方法四：同位置不同标高处有两个柱，下面的柱子高度高，上面的柱子高度小，下层柱纵筋会伸至上层，导致上层柱不计算钢筋，建议将上层柱移动到其它位置或把上层柱标高向上调整一下，使其不要与下面的柱挨着，然后将柱【锁定】一下即可。
柱/剪力墙属性列表中设置插筋和纵筋锚固的区别是什么？
