提问网友：卧龙河
提问日期：2023-10-31 15:55:58
已采纳
解答网友：*Q*

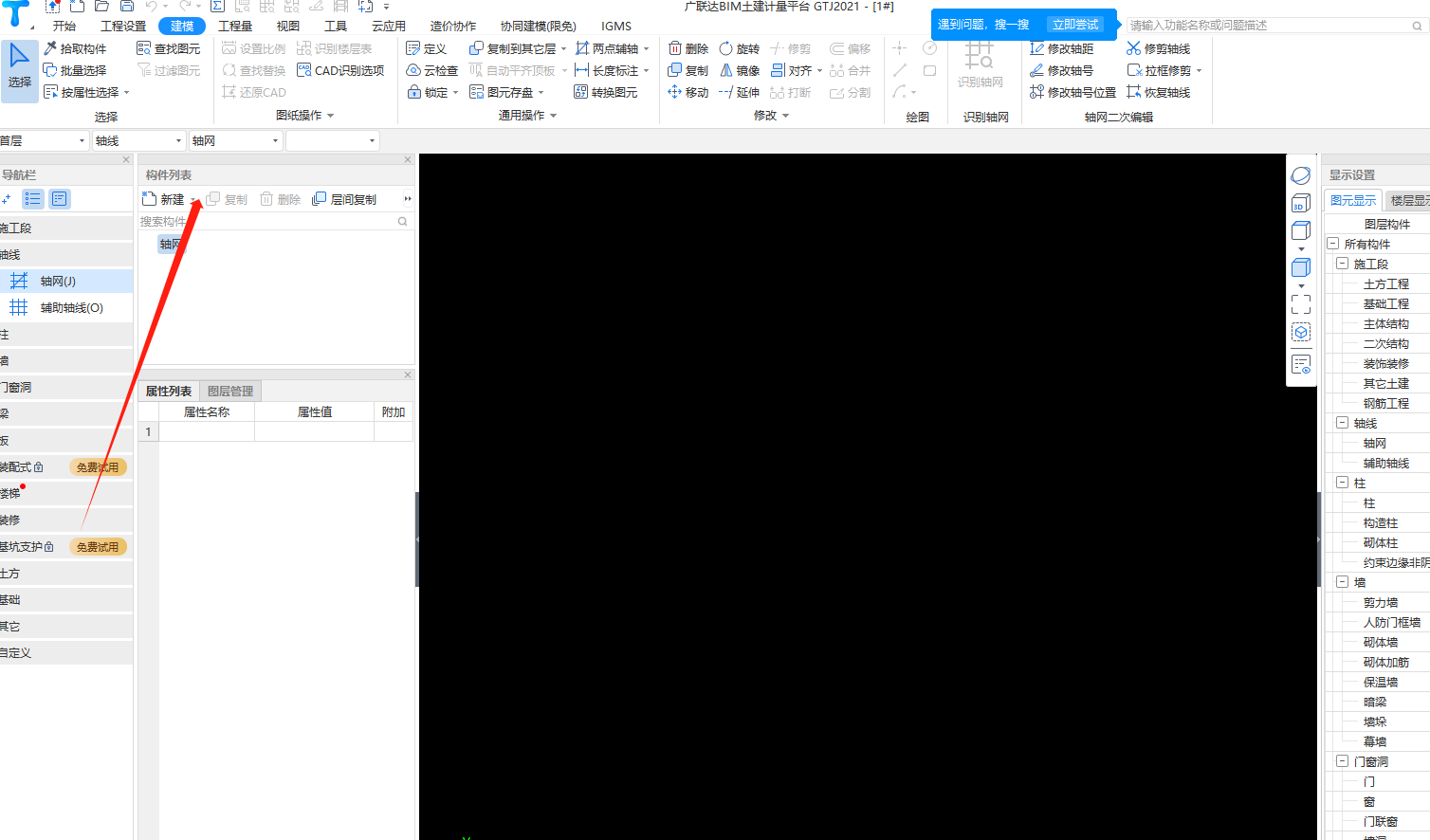

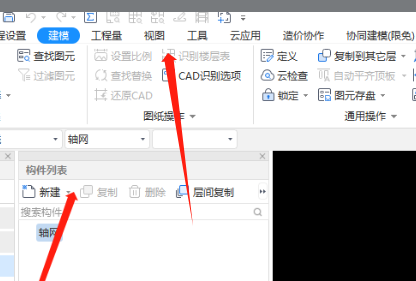

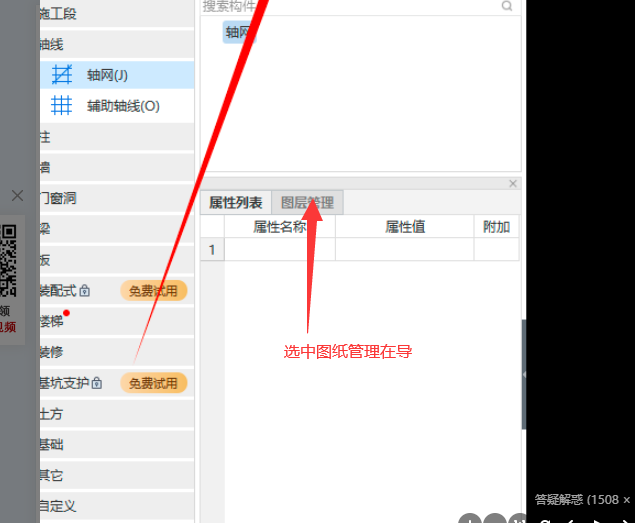

这里设置
解答网友：爱学习的毛毛虫

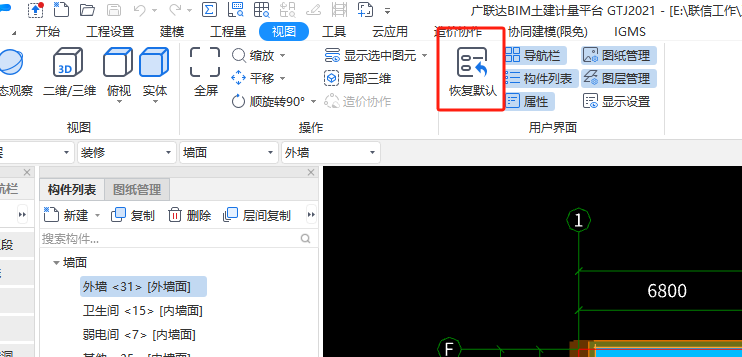

恢复一下默认设置
解答网友：大家广联
场景一：首先确认原始图纸打开是否显示正常，若原始图纸本身打开就不显示或显示不全，需联系设计处理；
场景二：图纸导入后显示特别小或比较远看不到，点击蓝色字体获取详细答案
场景三：若原始图纸打开正常，导入软件也查找不到。
①可以用CAD快速看图软件处理图纸(必须有CAD快速看图软件的会员)：
方法一：打开CAD快速看图—点击右上角的【账号】进行登陆—再左上角的“打开”选择图纸进来—然后鼠标右键使用【天正图纸转换（转t3）】或者【CAD图纸分割导出】进行处理并保存图纸—将处理的图纸导入软件即可。如图：
备注：处理图纸过程中很卡导致无法继续操作，每个电脑上都是此情况，一般是图纸问题，需联系设计。
方法二：图纸有外部参照，在CAD快速看图中将外部参照绑定后，再导入软件（在CAD快速看图中，登录会员账号，点击会员图标下的【外部参照管理】，可以查看是否有外部参照）。
备注：1.若按以上方法处理后有的图层还是不显示，可以在CAD快速看图中，点击右上角的【图层管理】，点击“图层全开”，再按以上方法处理。如图：
2.图纸若存在图片，则不能直接导入，可以使用QQ截图的方式，将图片截图，在软件中导入图片处理，但是导入后不能识别，若需要识别，建议联系设计将图片转换为图纸处理。
②可以用天正软件/CAD软件处理图纸：
方法一：图纸有外部参照，在天正软件中将外部参照绑定后，再导入软件。
方法二：用天正软件将图纸转成T3格式后，再导入软件即可 。
方法三：使用CAD软件或天正软件将图纸写块后导入，若还是不行，再将写块后的图纸转T3格式。如图：
方法四：在CAD软件或天正软件中打开图纸—将图纸复制粘贴到新建的CAD文件中—框选图纸在命令栏中输入X回车—分解完成之后—框选图纸Ctrl+C复制—点文件—新建—点击“打开”后面倒三角的“无样板打开-公制”—点击Crtl+V粘贴，指定一点—输Z回车—输A回车—输TXDC 保存—把保存后的文件导入软件。如图：
方法五：在CAD软件或天正软件中打开图纸后，输入X炸开时会出现“多重插入引用”，说明此图纸加密了，需联系设计处理。如图：
③在软件中处理图纸：
方法：将图纸先导入软件，切换到轴网界面，点击“建模”中的【识别轴网】功能，这样软件可以自动分解，就可以将不显示的图层显示出来。
场景四：若图纸在其它电脑正常显示，建议新建工程导入看是否正常，若正常，将图纸保存一下重新导入工程中；
若新建工程导入也显示不正常，建议将软件卸载重新安装一下再导入即可。
解答网友：薛子庆
