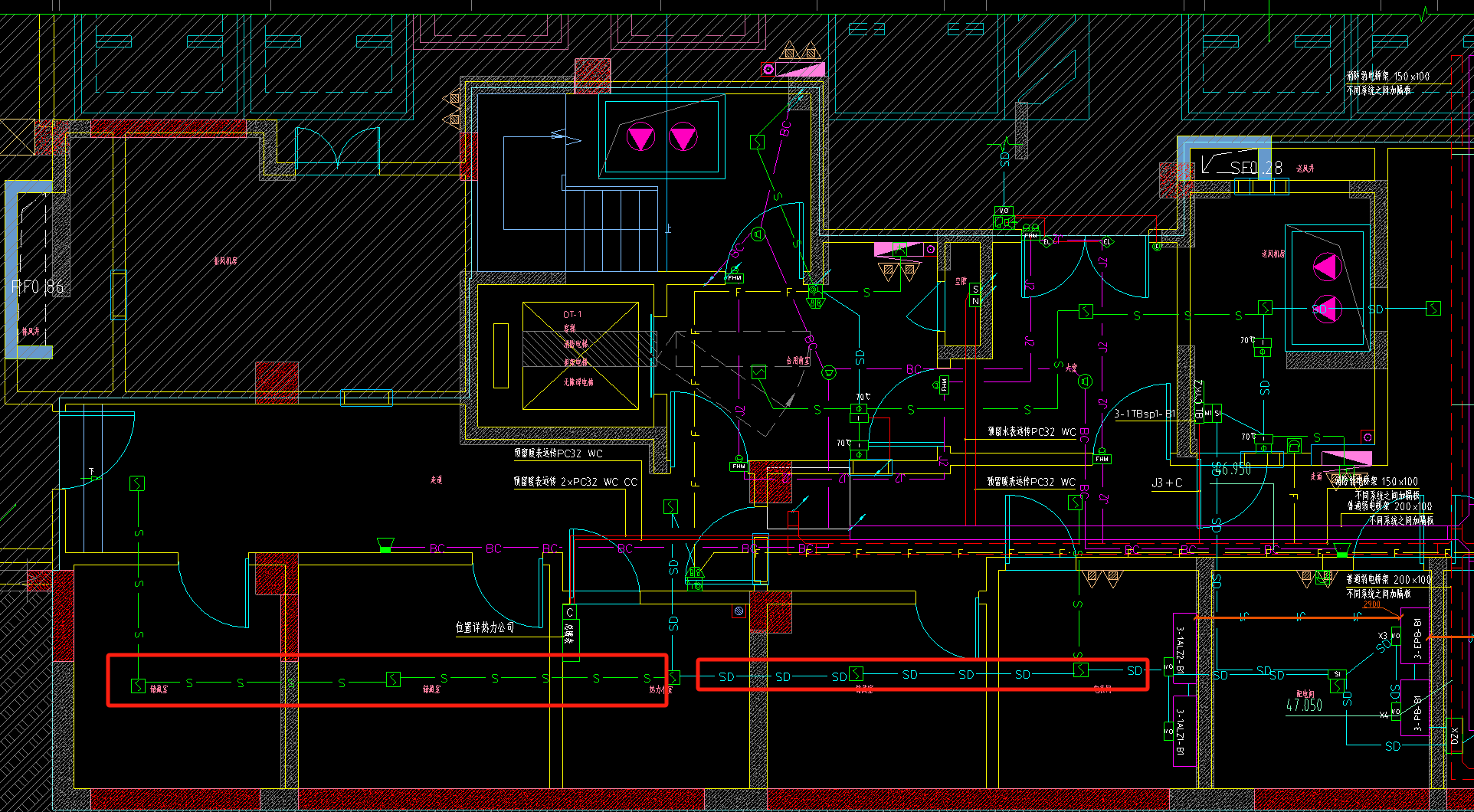

答疑：按图例来说平面图中的SD应该铺设几根线管

提问网友：123
提问日期：2023-10-19 11:31:40

---

已采纳
解答网友：睡 莲

一根管，是共管敷设的

解答网友：笑笑七夕

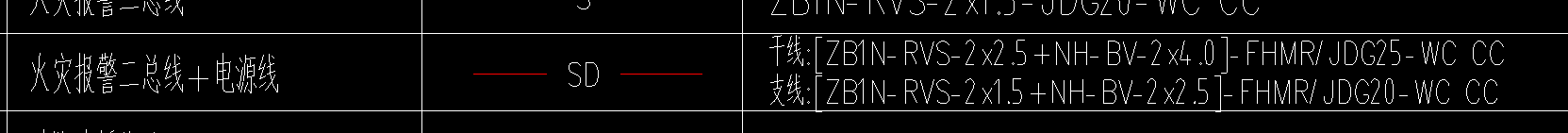

平面中的SD应该敷设一根JDG20管（里面包括图例中的两种线）。图例的意思是信号线+电源线的干管是JDG25管（里面是图例中对应的信号线+电源线），此平面图中是支线，所以用JDG20管及相对应的线。
