答疑：已汇总计算，为什么板看不了钢筋三维

提问网友：haha
提问日期：2023-10-15 17:29:23

---

解答网友：轻舟淡月

原因一：是在现浇板/筏板基础界面查看的，现浇板界面无法查看钢筋三维，筏板基础界面只能查看筏板基础U形构造封边钢筋的钢筋三维。

方法：板受力筋/板负筋/筏板主筋/筏板负筋的钢筋三维需要切换到板受力筋/板负筋/筏板主筋/筏板负筋界面查看。

原因二：板/筏板是异形的且形状比较复杂。

方法：要将板/筏板选中，鼠标右键分割成比较规则的形状。

原因三：计算设置中筏板/板选择按照平均长度计算，不会显示钢筋三维。

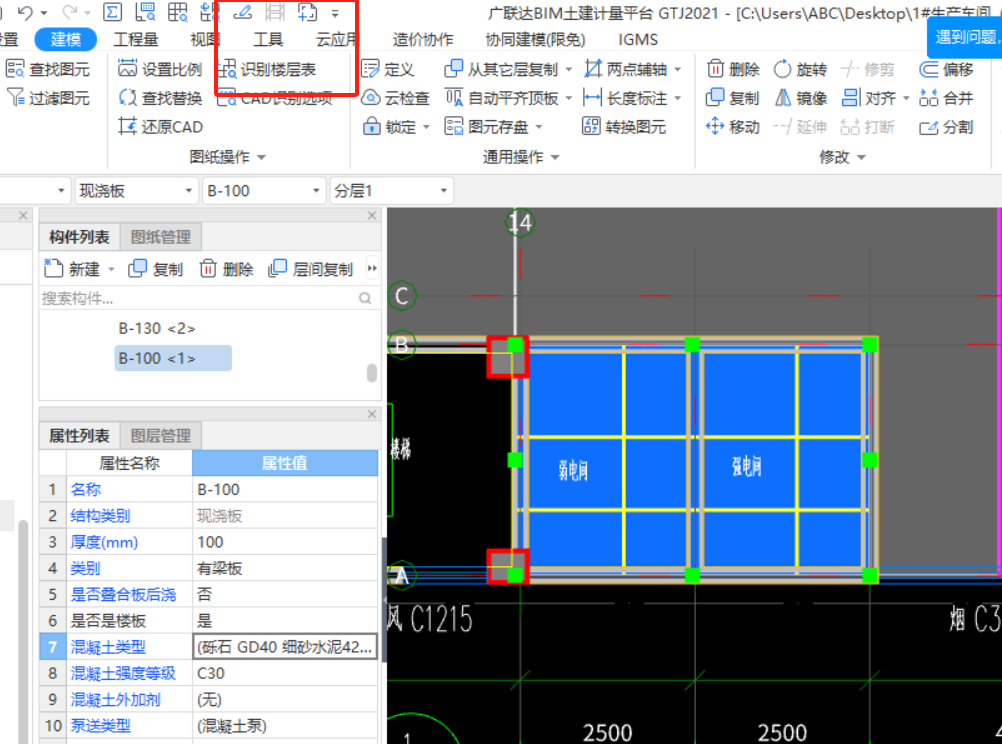

方法：修工程设置—计算设置—计算规则—板/基础—“筏板/板选择按照平均长度计算”改成“否”。如图：

原因四：使用GTJ2025软件没有给“实时计算”打勾或使用GTJ2021/GTJ2018软件，工程没有汇总计算。

方法：汇总计算后查看。

原因五：GTJ2025若给“实时计算”打勾，则不用汇总计算，但若合法性检查有错误：如：板受力筋必须布置在板上，则不会计算，需要修改正确。

方法：将板钢筋修改正确后查看。

原因六：板受力筋/筏板主筋多板布置时选择的布筋范围太大/太复杂。

方法：使用多板重新选择布筋范围布置。

原因七：数据刷新的问题。

方法：将工程关闭重新打开。

解答网友：薛子庆

做左侧工具栏选中板受力筋，再点选板钢筋查看
