答疑：系统图的画法是怎么理解？

提问网友：刘将军
提问日期：2023-10-13 03:35:43

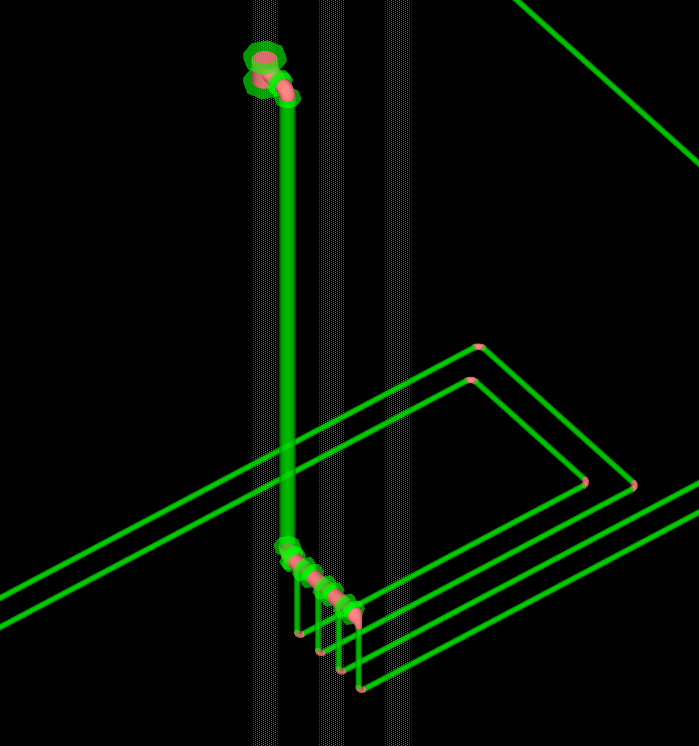

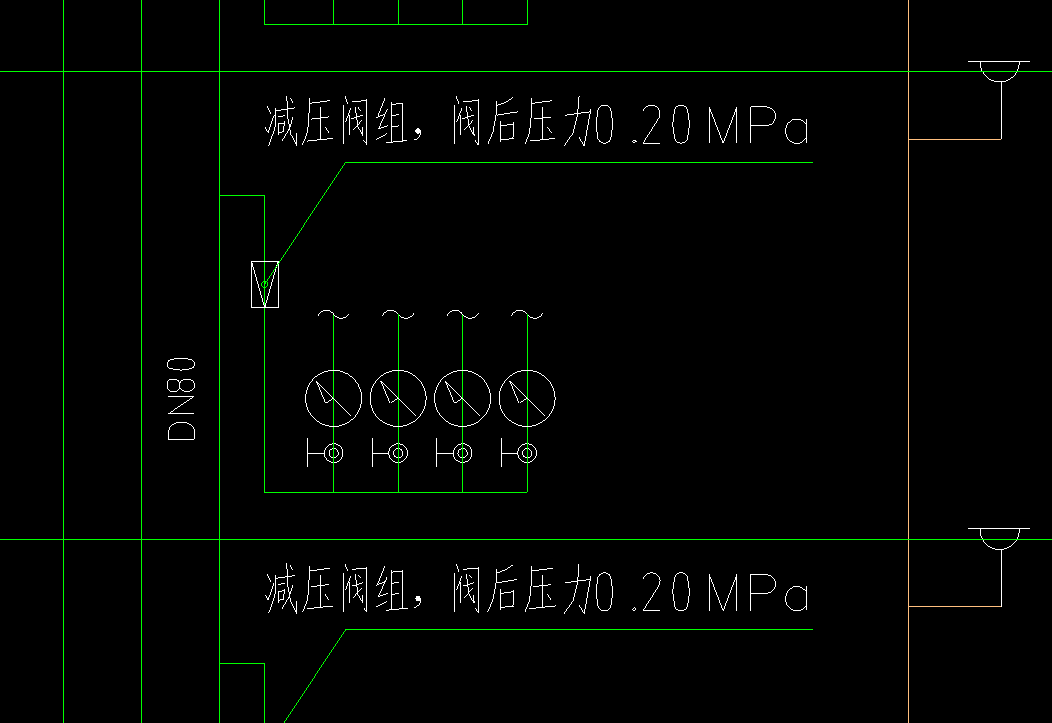

系统图是不是这么理解？

从立管离地2.2米的地方接一根管子出来，往下到离地0.3的地方再水平走一段.

入户的水管在离地0.3的地方和立管出来的管子连接。

入户的水管接好后向下走地，直到入户。

底下我画的对不对？

---

解答网友：将军峰

你画的理解的基本 是正确的，需要对照平面图和设计说明确定 。

解答网友：欧阳

应对照设计说明关于管道井的管道安装详图，确定水平管的高度，而并不是0.3m
