过滤器大家都应该知道,它好比一个筛子,通过设置不同的过滤条件来选出你所需要的东西

过滤器由三个组成部分

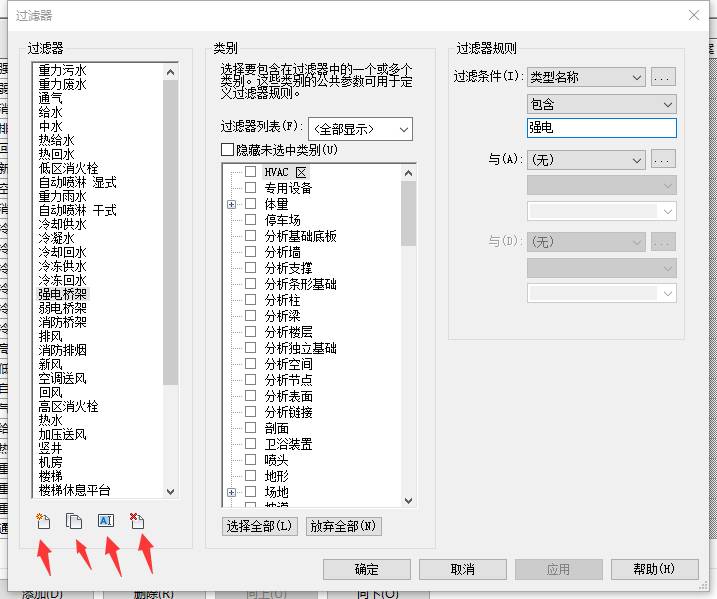

1、过滤器的名称:这个比较简单,通过下面的四个操作可以来新建、复制、重命名以及删除来建立我们所需要的过滤器。

2、过滤器的选择类别:过滤器的选择类别在过滤器中比较重要,选择合适的类别可以达到不同的效果。(俗称你想过滤出什么东西)

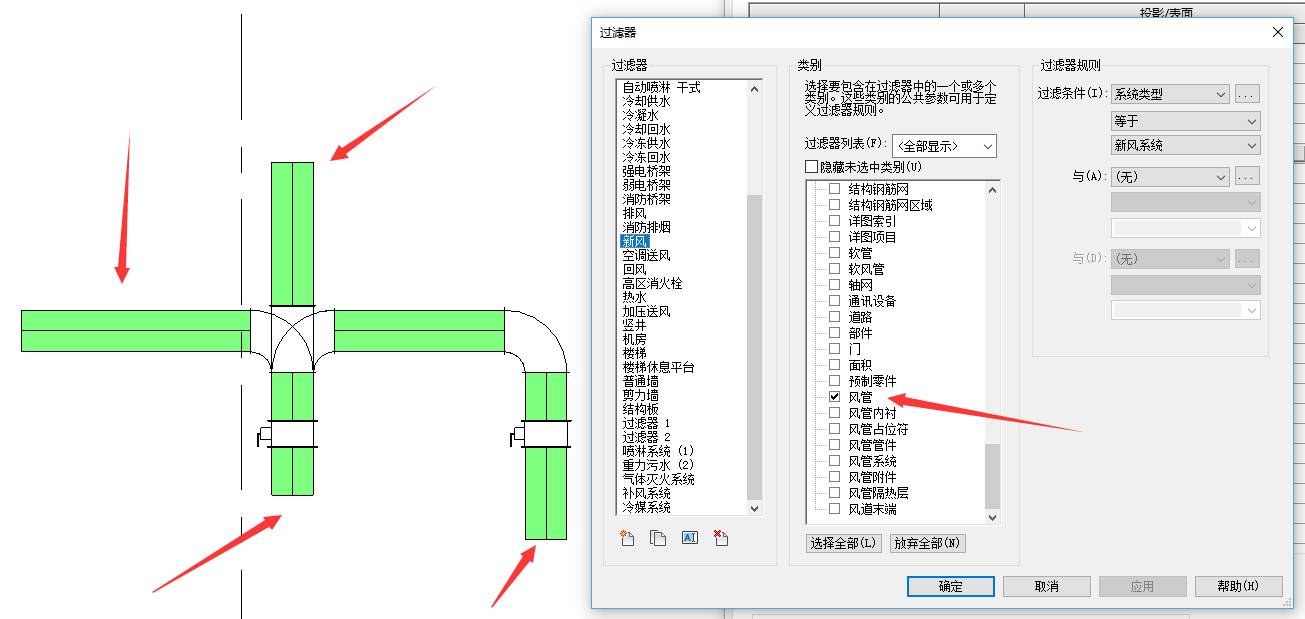

例:当我只选择风管类别时,我在过滤添加颜色,它只会过滤出的风管添加颜色,并不会自动过滤出管道的连接件已经管道的附件。

当我同时选择风管的管件以及附件时,过滤器添加的颜色就可以上色到管件以及管道附件,这也是有时候管道有颜色,管道附件是白色的,往往是因为过滤器中没有勾选风管附件。

3、过滤器规则:如果上面过滤器的选择类别是你想过滤出什么,规则就是你怎么过滤你想要的东西。

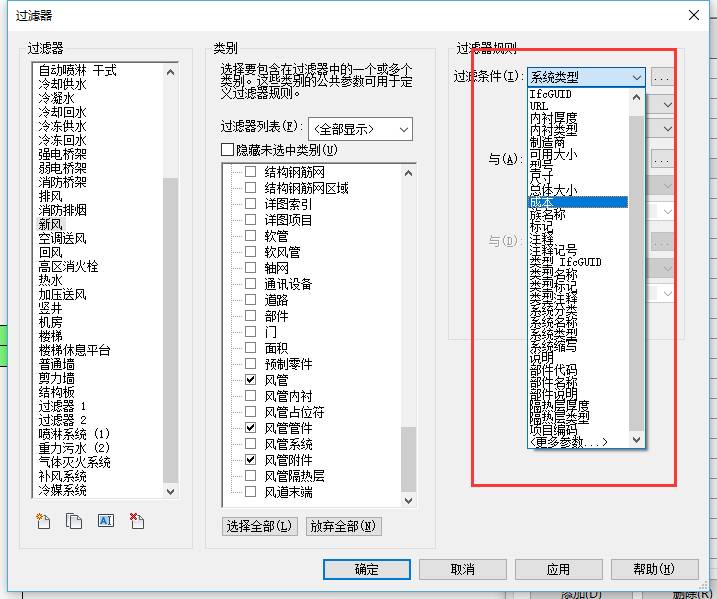

(1)过滤的条件很多,有通过系统名称、系统类型、系统缩写、各式各样的过滤器,选择好的过滤条件可以很好的帮助你过滤出你想要的东西。

(2)当有时候我们项目信息量大的时候,过滤条件苛刻的时候,我们往往需要同时设置两个及其以上的逻辑关系来过滤出你想要的。

例:通过3个条件过滤出所以类型名称墙但是不包含竖井和机房的墙,通过取消勾选过滤器来达到竖井墙和机房墙在图上显示。当一个项目做到后期,一个好的过滤器条件往往可以帮助你过滤出你想要的东西进行编辑。
