本文源自微信公众号:Revit装饰

给大家分享一下如何用自适应族创建斜面的栏杆。

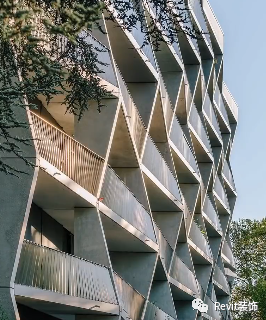

如下图所示中的栏杆该如何创建呢?接下来就让我来给大家分享一下技巧。

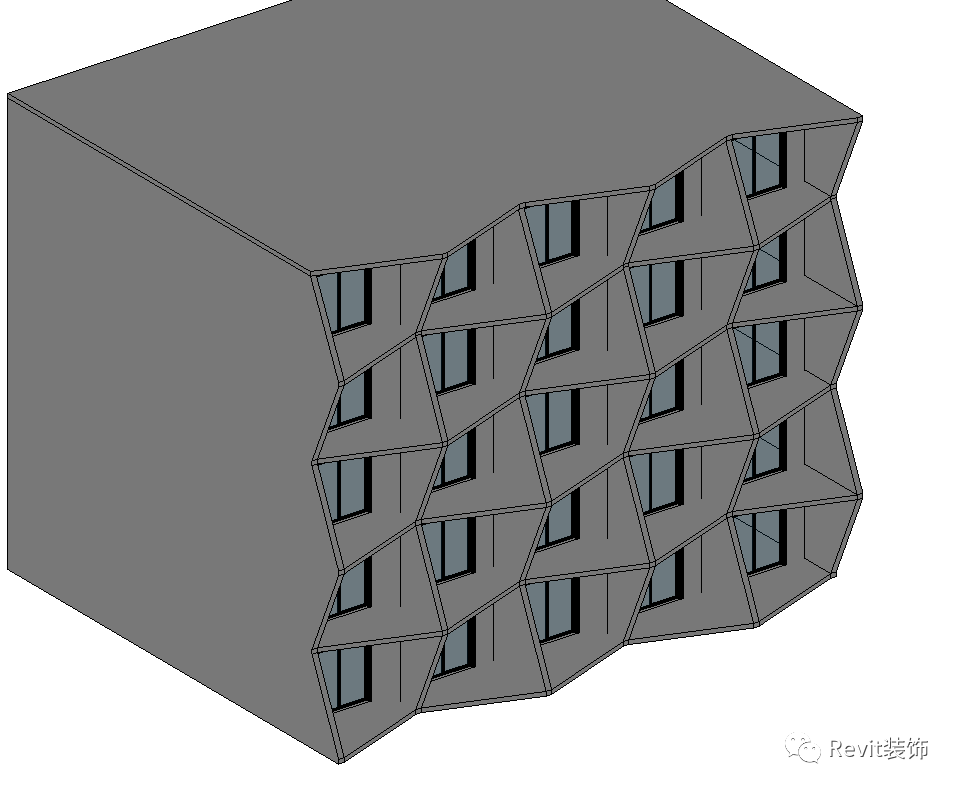

首先我们应该先建出来这个建筑的外立面,我想这并不难。只需要通过墙体的轮廓编辑就可以了,绘制好一对墙体,进行复制就可以了(。这些不是重点,我们今天主要是来教大家如何利用自适应族来建这种斜面的楼梯。

我们按两个步骤来做:

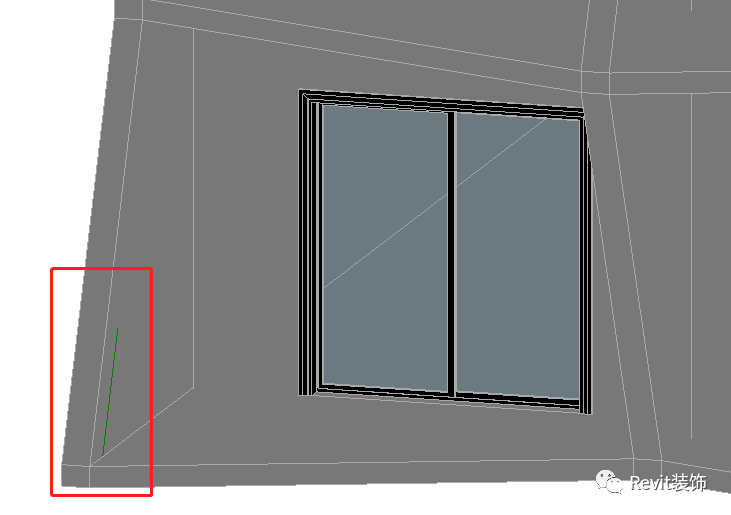

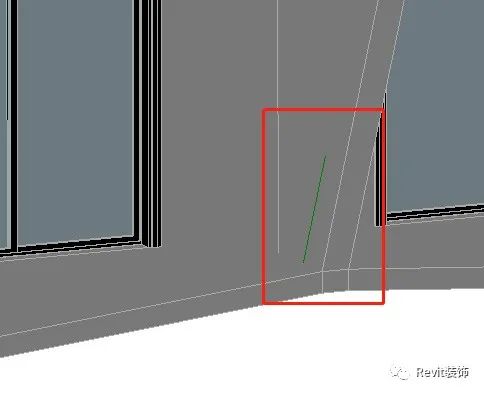

1.先在模型上创建出体量来。在两侧的墙体上画出两条模型线或者参照线,

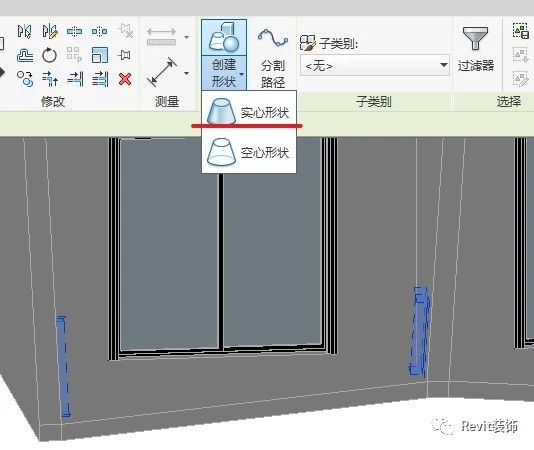

选择两条线,创建形状,实心形状。

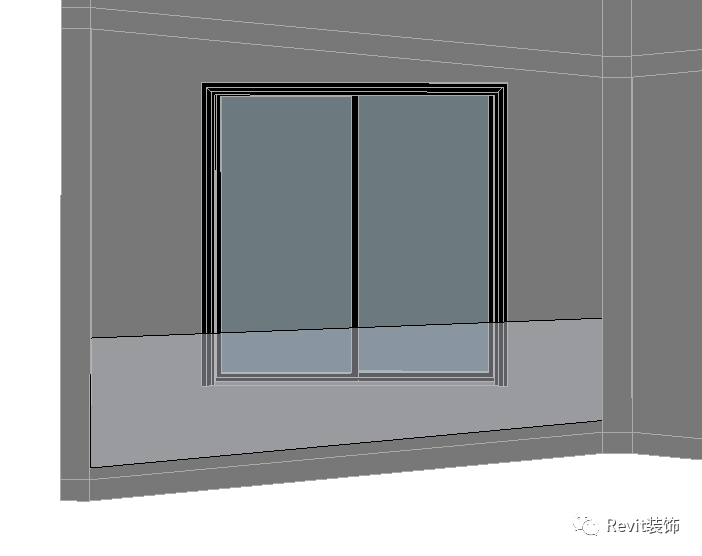

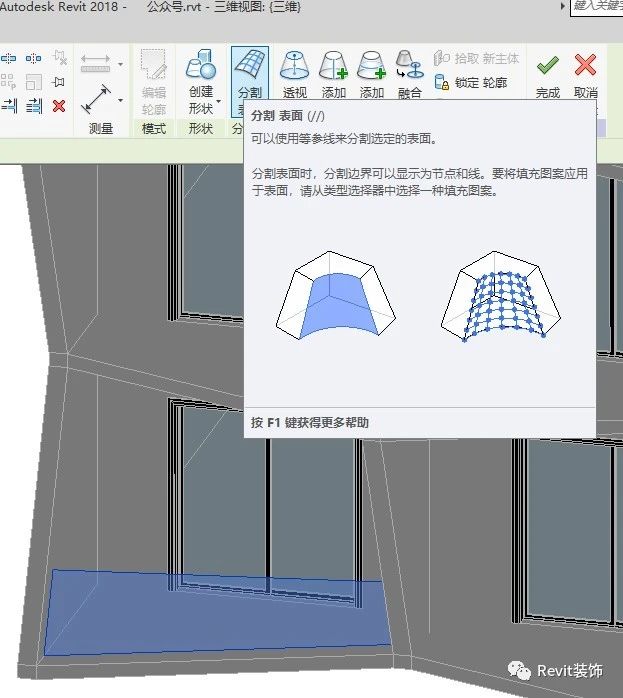

选择面,分割表面,只分割U网格,不分割V网格,然后在左边类型属性里调整U网格的编号,也就是数量。然后让其显示出顶点。

2.我们创建自适应族

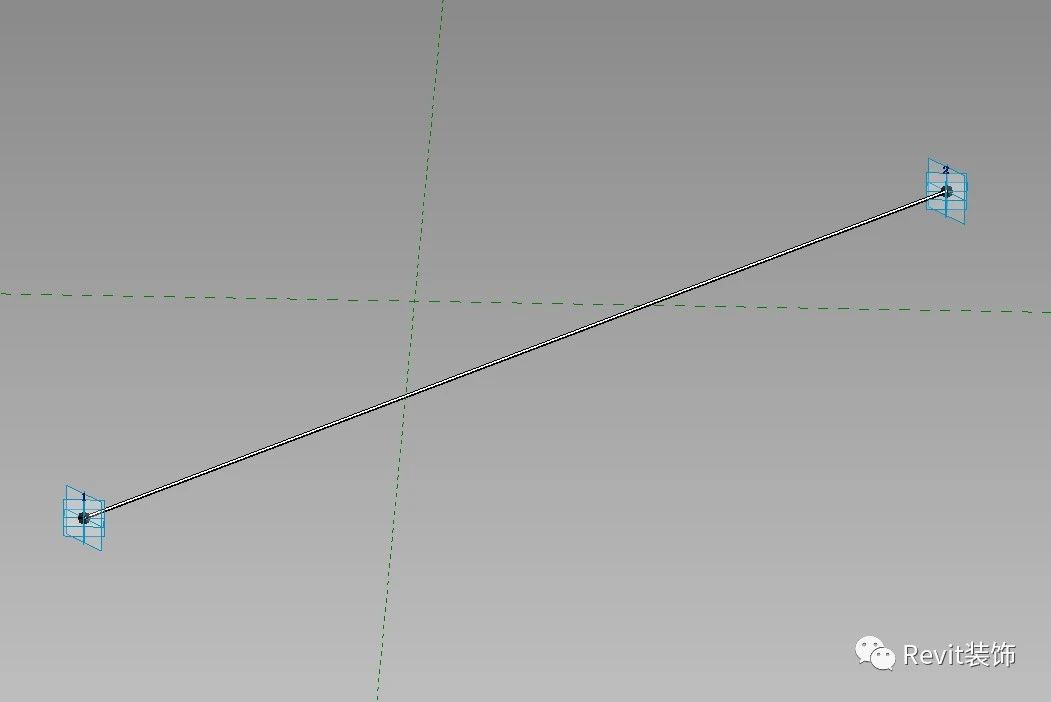

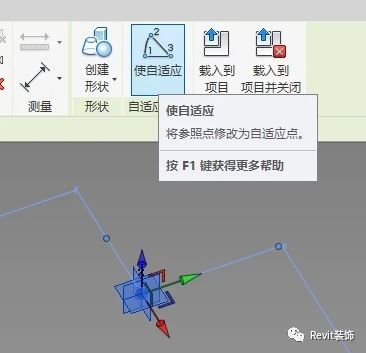

在自适应族中先创建两个点,使其都自适应;用线连接两点,在其线上画出半径为10mm的圆,生成圆柱的栏杆,载入到项目里,

拾取顶点,先拾取一个再拾取一个,先不要完成体量,我们可以在这个的基础上进行镜像,复制来把整个的栏杆全部得出。
