消火栓管道安装工艺质量管控

工艺流程:

安装准备→干管安装→报警阀安装→立管安装→喷洒分层干支管、消火栓及支管安装→水流指示器、消防水泵、高位水箱、水泵结合器安装→管道试压→管道冲洗→喷洒头支管安装(系统综合试压及冲洗)→节流装置安装→报警阀配件、消火栓配件、喷洒头安装→系统通水试调

控制要点:

除锈刷漆、坡口、焊接、吊模、洞口闭水、水压试验共六个方面;

管道安装措施

1、各系统至屋顶的主立干管不能一次接至顶层,设分段接口,分段施工,为防止堵塞应对分段接口做管堵保护。

2、自动喷淋系统的吹除试压应在装修完工前分层,分支系统进行,为避免对二次装修造成意外污染,吹除试压作业后用丝堵封堵喷头接口,待二次装修完工时再拆除丝堵安装喷头。

3、根据土建进度和工序安排,各管道系统应制订分段试压措施,试压排水应引至室外,不得影响现场各施工单位的施工作业。

4、给水镀锌管安装:安装时一般从总进入口开始操作,总进口端头加好临时丝堵以备试压用,设计要求沥青防腐或加强防腐时,应在预制后、安装前做好防腐。把预制完的管道运到安装部位按编号依次排开。安装前清扫管膛,丝扣连接管道抹上铅油缠好麻,用管钳按编号依次上紧,丝扣外露2至3扣,安装完后找直找正,复核甩口的位置、方向及变径无误。清除麻头,所有管口要加好临时丝堵。

消火栓管道除锈、刷漆, 钢管表面刷漆均匀

 消火栓管道安装工艺质量管控插图

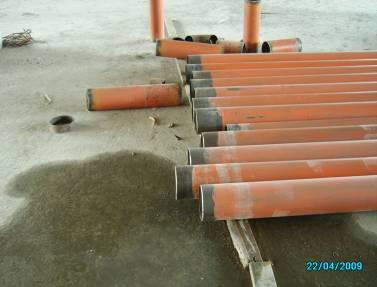

焊接钢管管口处按规范要求(厚度大于4mm)应切坡口处理

 消火栓管道安装工艺质量管控插图1

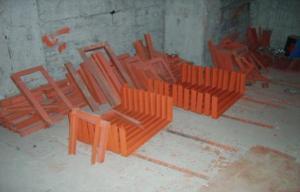

消火栓管道支架的制作,在安装前面对支架表面刷漆

 消火栓管道安装工艺质量管控插图2

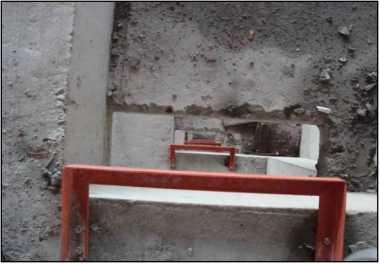

竖井内立管安装的卡件宜在管井口设置型钢,上下统一吊线安装卡件。立管暗装在竖井内时,在管井内预埋铁件上安装卡件固定,立管底部的支吊架要牢固,防止立管下坠。

竖井内立管安装的卡件宜在管井口设置型钢,上下统一吊线安装卡件。

管道支架在安装时,须采用上下吊垂线法固定,保证管道垂直度

 消火栓管道安装工艺质量管控插图3

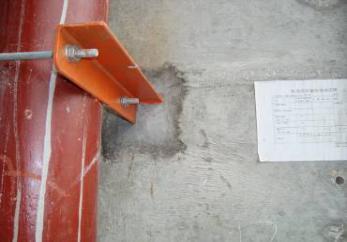

立管固定支架上钢板暗埋做法,固定须牢靠

 消火栓管道安装工艺质量管控插图4

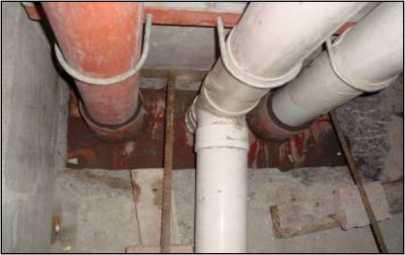

修补完成后的立管支架,感观比较美观

 消火栓管道安装工艺质量管控插图5

管道安装工艺要点一

1、喷洒管道安装一般要求使用镀锌管件(干管直径在100mm以上,无镀锌管件时采用焊接法兰连接,试完压后做好标记拆下来加工镀锌)。需要镀锌加工的管道应选用碳素钢管或无缝钢管,在镀锌加工前不允许刷油和污染管道。需要拆装镀锌的管道应先安排施工。

2、喷洒干管用法兰连接每根配管长度不宜超过6m,直管段可把几根连接在一起,使用倒链安装,但不宜过长。也可调直后,编号依次顺序吊装,吊装时,应先吊起管道一端,待稳定后再吊起另一端。

3、管道连接紧固法兰时,检查法兰端面是否干净,采用3~5mm的橡胶垫片。法兰螺栓的规格应符合规定。紧固螺栓应先紧最不利点,然后依次对称紧固。法兰接口应安装在易拆装的位置。

4、消火栓系统干管安装应根据设计要求使用管材,按压力要求选用碳素钢管或无缝钢管。

4.1 管道在焊接前应清除接口处的浮锈、污垢及油脂。

4.2 当壁厚≤4mm,直径≤50mm时应采用气焊;壁厚≥45mm,直径≥70mm时应采用电焊。

4.3 不同管径的管道焊接,连接时如两管径相差不超过小管径的15%,可将大管端部缩口与小管对焊。如果两管相差超过小管径15%,应加工异径短管焊接。

4.4 管道对口焊缝上不得开口焊接支管,焊口不得安装,在支吊架位置上。

4.5 管道穿墙处不得有接口(丝接或焊接)管道穿过伸缩缝处应有防冻措施。

4.6 碳素钢管开口焊接时要错开焊缝,并使焊缝朝向易观察和维修的方向上。

4.7 管道焊接时先点焊三点以上,然后检查预留口位置、方向、变径等无误后,找直、找正,再焊接,紧固卡件、拆掉临时固定件。

管道安装工艺要点二

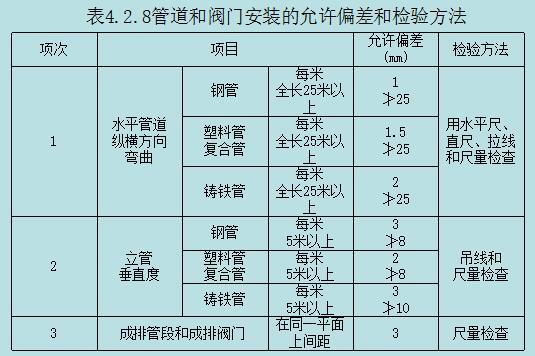

给水管道和阀门安装的允许偏差应符合表4.2.8的规定。

 消火栓管道安装工艺质量管控插图6

管道不切坡口时,在点焊时两管间应留有1~2mm间隙

 消火栓管道安装工艺质量管控插图7

立管与支架固定牢靠,接触紧密

 消火栓管道安装工艺质量管控插图8

层高大于5米时,立管上设两个支架

 消火栓管道安装工艺质量管控插图9

焊口成型,外表做好防腐处理

 消火栓管道安装工艺质量管控插图10

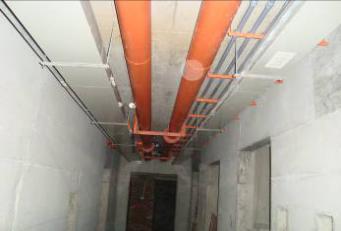

2#楼走道内消防环状管安装

 消火栓管道安装工艺质量管控插图11

消火栓管与PP-R管、桥架间的交叉避让

 消火栓管道安装工艺质量管控插图12

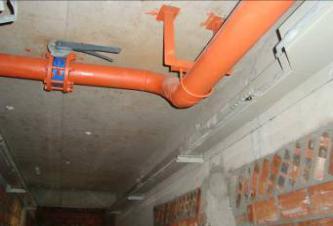

为保证走道吊顶标高,局部支管采用反抱形式固定管道

 消火栓管道安装工艺质量管控插图13

消火栓及支管安装:

1 消火栓箱体要符合设计要求(其材质有木、铁和铝合金等),栓阀有单出口和双出口双控等。产品均应有消防部门的制造许可证及合格证方可使用。

2 消火栓支管要以栓阀的坐标、标高定位甩口,核定后再稳固消火栓箱,箱体找正稳固后再把检阀安装好,栓阀侧装在箱内时应在箱门开启的一侧,箱门开启应灵活。

3 消火栓箱体安装在轻质隔墙上时,应有加固措施。

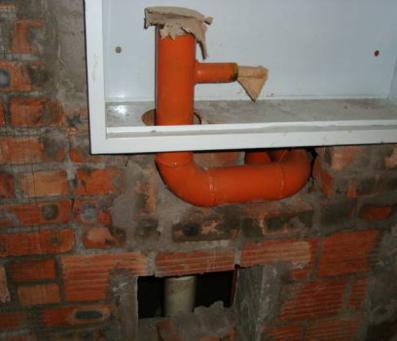

消火栓支管安装完成后,须对管外表再做一道防腐处理

 消火栓管道安装工艺质量管控插图14

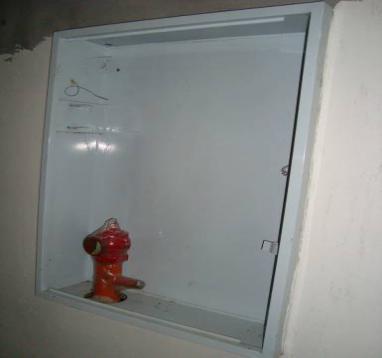

消火栓口安装位置准确,标高符合规范要求

 消火栓管道安装工艺质量管控插图15

消防干管安装:

 消火栓管道安装工艺质量管控插图16

消防水泵安装:

1 水泵的规格型号应符合设计要求,水泵应采用自灌式吸水,水泵基础按设计图纸施工,吸水管应加减振器。加压泵可不没减振装置,但恒压泵应加减振装置,进出水口加防噪声设施,水泵出口宜加缓闭式逆止阀。

2 水泵配管安装应在水泵定位找平正,稳固后进行。水泵设备不得承受管道的重量。安装顺序为逆止阀,阀门依次与水泵紧牢,与水泵相接配管的一片法兰先与阀门法兰紧牢,用线坠一找直找正,量出配管尺寸,配管先点焊在这片法兰上,再把法兰松开取下焊接,冷却后再与阀门连接好,最后再焊与配管相接的另一管段。

3 配管法兰应与水泵、阀门的法兰相符,阀门安装手轮方向应便于操作,标高一致,配管排列整齐。

消防水泵安装成品图片:

 消火栓管道安装工艺质量管控插图17

水泵结合器安装:规格应根据设计选定,有三种类型:墙壁型、地上型、地下型。其安装位置应有明显标志,阀门位置应便于操作,结合器附近不得有障碍物。安全阀应按系统工作压力定压,防止消防车加压过高破坏室内管网及部件,结合器应装有泄水阀。

消防水泵安装成品图片:

 消火栓管道安装工艺质量管控插图18

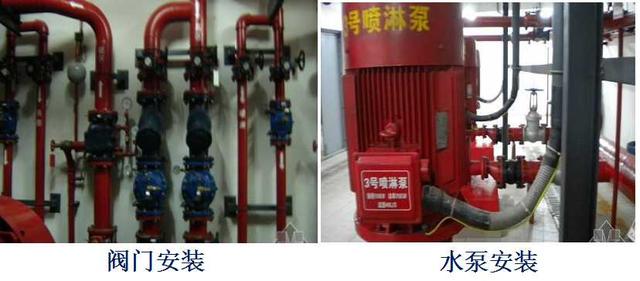

水泵房阀门安装成品图片:

 消火栓管道安装工艺质量管控插图19

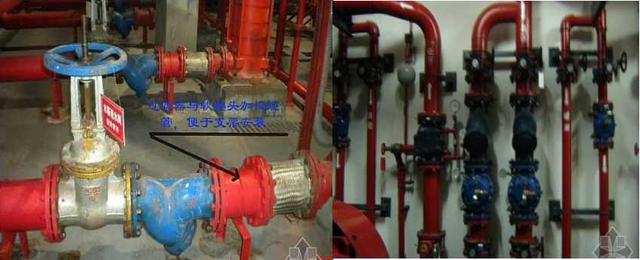

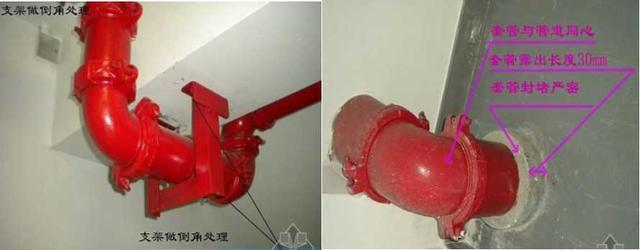

消防设备安装细节成品图片:

消火栓管道安装工艺质量管控插图20
