广联达次梁加筋之谜

何为次梁加筋?次梁加筋其实就是图集上的附加箍筋,在广联达里面我们称呼他为次梁加筋,其实是一个意思(如图)

广联达次梁加筋之谜插图

那么在这里,考大家一下,次梁加筋一般是在主次梁交界处才会有,那么次梁加筋是加在次梁上还是主梁上?相信大家一时反应不过来,答案很简单,一般是加在主次梁相交主梁上,或者同截面同类型次梁相交处两根次梁上的,其箍筋的信息和长度与梁一致。

在软件中,可以原位标注输入,也可以生成加筋,也可以在计算设置中设置,这里问大家一个问题,在计算设置中设置了次梁加筋,那么软件是否会自动计算次梁加筋呢?还是需要自己在自动生成一遍或者手动输入?

广联达次梁加筋之谜插图1

这里我们以一个小案例举例。

这是我在广联达GTJ2021中,随便画的一个交叉梁,原位标注及计算设置我都没有增加次梁加筋。

广联达次梁加筋之谜插图2

其汇总重量是1071.804kg

广联达次梁加筋之谜插图3

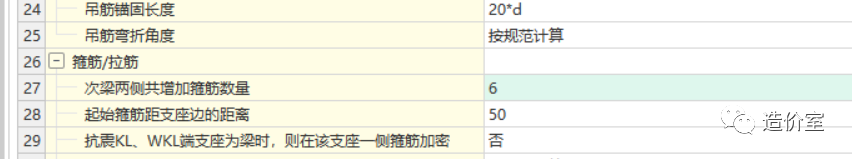

然后我们在计算设置中将梁的次梁两侧共增加箍筋数量改为6之后在计算一遍。(原位标注默认不动)

改之前

广联达次梁加筋之谜插图4

改之后

广联达次梁加筋之谜插图5

我们会得到如下变化,钢筋总量变成了1090.644kg,且变化的均是KL1箍筋的重量。

广联达次梁加筋之谜插图6

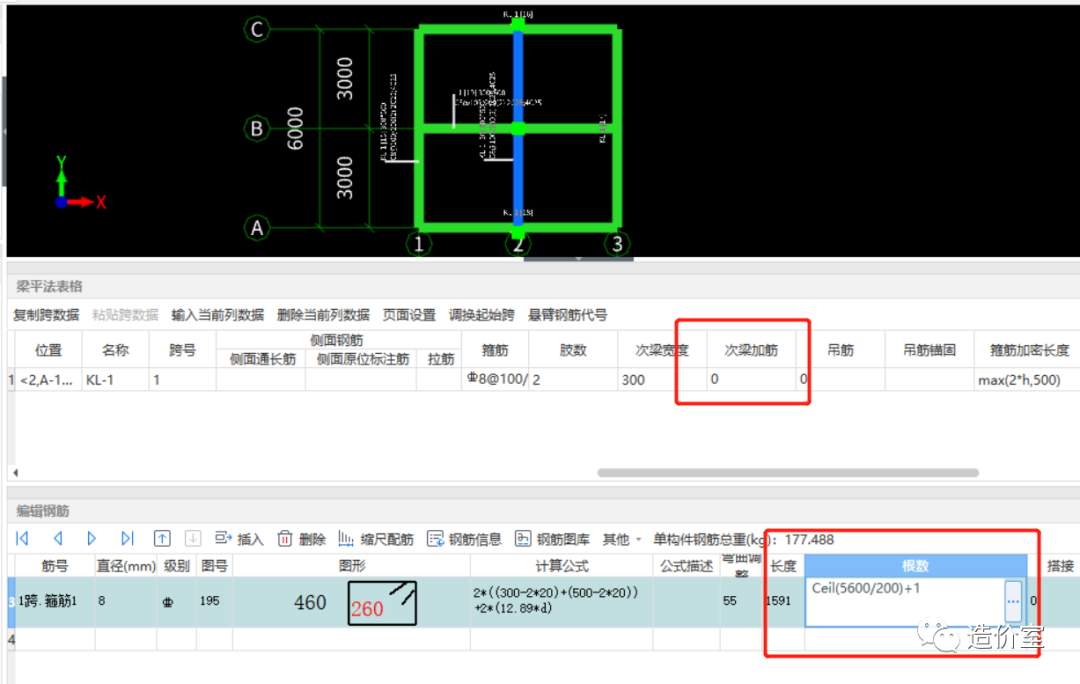

然后我们查看原位标注次梁加筋位置,会发现每根KL上均有次梁加筋的信息。

广联达次梁加筋之谜插图7

并且编辑钢筋里面的计算式也默认加了一个6

广联达次梁加筋之谜插图8

这说明了什么?说明了你将计算设置中的次梁加筋根数改了之后,模型里面的次梁加筋会自动计算。

然后我们将计算设置改为默认0,重新汇总一遍,又会变回之前的重量。

广联达次梁加筋之谜插图9

并且根数和原位标注里面也没有了次梁加筋。

广联达次梁加筋之谜插图10

以前我以为改了计算设置,还是要继续生成次梁加筋,没想到是我草率了。

这里大家需要注意一下,如果你改了计算设置发现平法表格没有增加次梁加筋的话,你需要重提梁跨平法表格才会关联计算设置里面的设置。

还有就是改了计算设置后,有些按图纸说明要求设置的,软件依然设置的话,这部分只能在平法表格中输入,且输入的次梁加筋不会在图元上显示,只能在编辑钢筋中查看。
