广联达暗柱、柱的箍筋、拉筋隔一布一如怎么布置?如C12/C14@100这种

image_print阅读模式

软件中柱箍筋/拉筋目前处理不了隔一布一,变通处理方法如下:

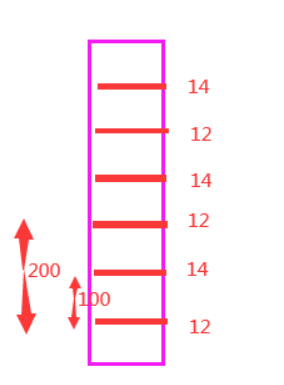

如:C12和C14的箍筋间隔布置,12和14之间的间距为100,12和12或14和14的间距分别为200。

方法一:先按照一种钢筋直径输入,如先输入箍筋信息为:C12@200,计算后【编辑钢筋】中将箍筋计算结果复制一行,修改箍筋信息为C14,再【锁定】柱图元;

方法二:先输入一种钢筋信息,如C12@200,C14@200的钢筋在属性列表中的【其它箍筋】中输入。

其他箍筋输入方法如下:

步骤一:点击属性列表—钢筋业务属性—其它箍筋属性值的【…】,打开【其它箍筋】界面;

步骤二:点击【新建】按钮,默认会新建一个箍筋,输入箍筋信息和图形中的参数,点击【确定】按钮完成操作。
