水平分布筋计入边缘构件体积配箍率是什么意思？

最近在对数的过程中，发现了GTJ2021新增的一个东西，好久没建模了，我都不知道是啥东西了，言归正传，就是在GTJ2021剪力墙构件中，新增了一个水平分布筋计入边缘构件体积配箍率

可以选计入和不计入，那么这个是什么意思呢？

我们举个例子，如下图

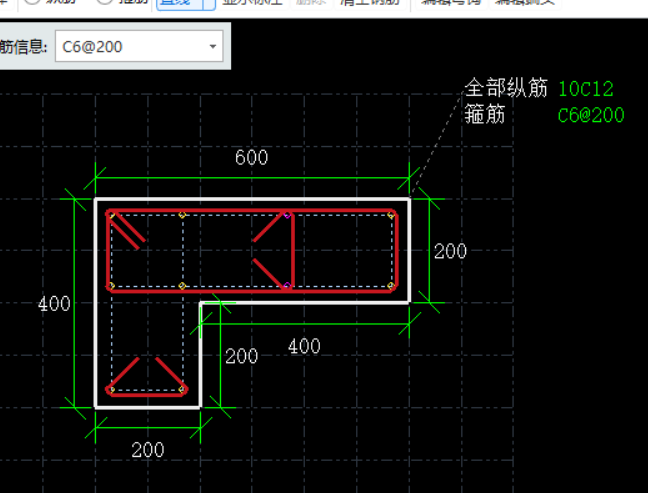

上图中的剪力墙身钢筋代替了暗柱的箍筋，在广联达中，我们一般是这么画

剪力墙身的那一段钢筋我们是不会画在暗柱里面，到时候我们剪力墙包裹暗柱，墙身会自动伸入进去。

那么广联达GTJ2021属性栏里面的水平分布筋计入边缘构件体积配箍率是什么意思呢？计入和不计入有什么影响？什么时候计入，什么时候不计入呢？

这里我明确的可以告诉大家，选择计入是会多钢筋量的，并且只有墙身钢筋代替暗柱箍筋时候才能计入，其他情况可以不计入。

在平法图集16G101-1中第76页中已经明确告诉了大家（如图）

当墙水平分布钢筋与约束边缘构件箍筋位置不同时，计入体积配箍率的墙体水平分布钢筋端部90度弯折后勾住对边竖向钢筋（计入的墙水平分布钢筋的体积配箍率不应大于总体积配箍率的30%）

这里说明下，图集说的墙身水平筋与暗柱箍筋间距不同的时候就像隔一步一，一个箍筋是暗柱本身箍筋，一个箍筋是墙身水平筋（如图）

计入和不计入就适用于墙身水平钢筋代替箍筋或者隔一步一的墙身水平钢筋代替箍筋的情形。

我们看看计入和不计入的三维：

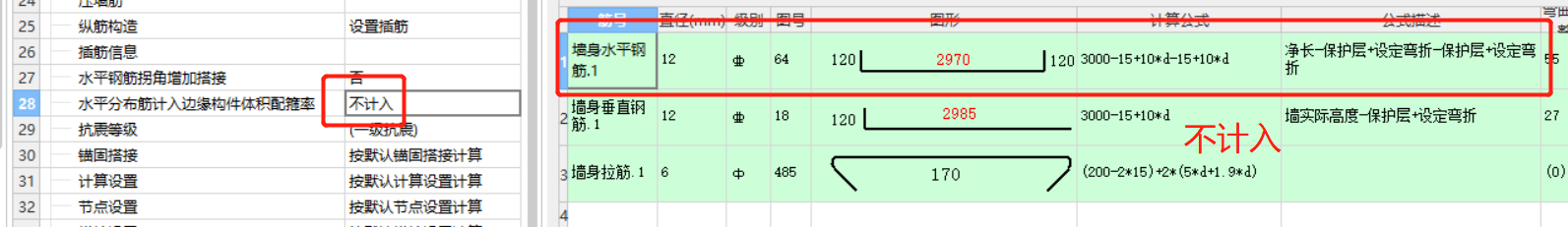

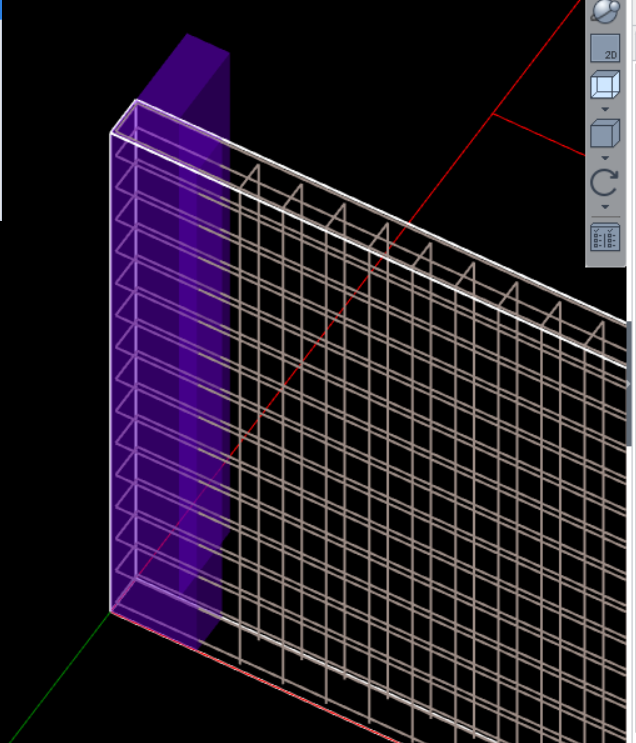

上图不计入

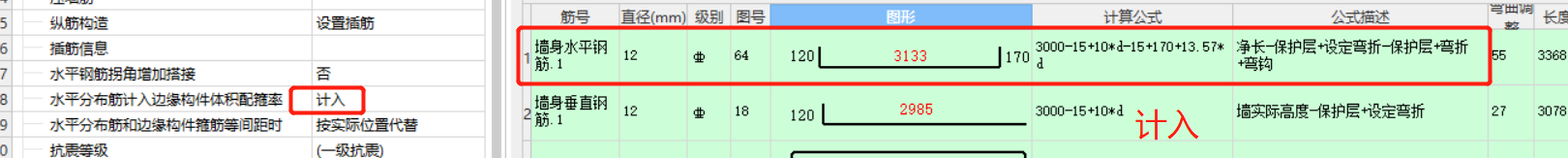

上图计入

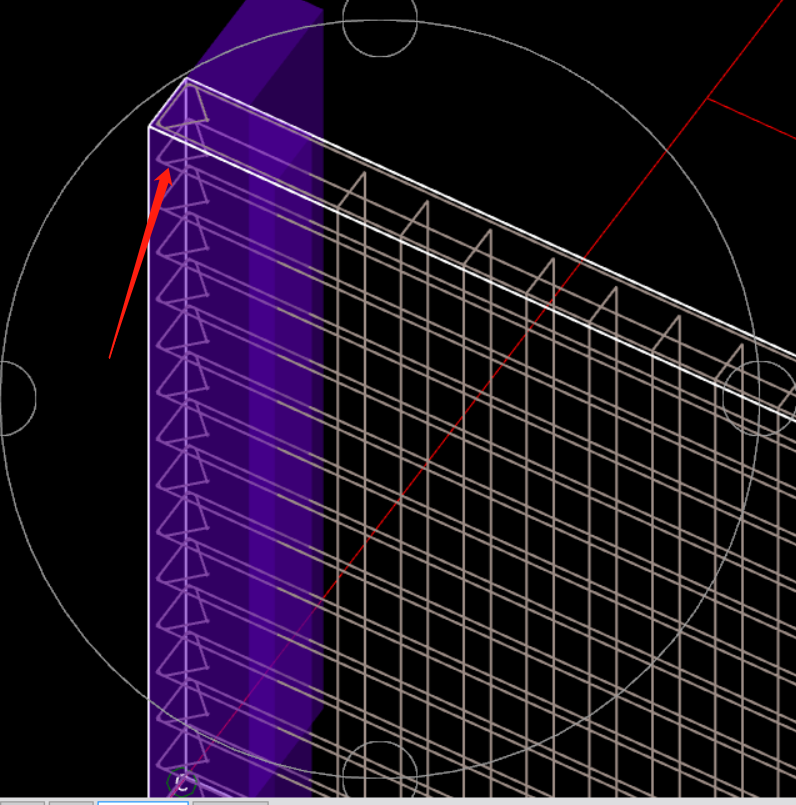

明显看三维是多了弯钩，编辑钢筋的对比如下图，也是增加了弯钩

同理，我们可以知道，选择计入是会按照图集的做法增加弯钩。选择不计入就不会增加。

这里广联达GTJ2021的剪力墙属性栏可以设置计入和不计入，选择计入后还可以选择是隔一步一还是按实际情况，非常方便，不愧是广联达。



以前GGJ2013和GTJ2018好像是没这个功能的。

最后，想说说这个计入和不计入，其实这个计入不计入的意思可以这么理解，因为约束边缘构件本身是有其箍筋的，但是你墙身水平筋代替了他，所以要求你按两种钢筋的总面积，计算体积配箍率，这下大家明白了吧。
