cad中缺少一个或者多个SHX文件怎么办?

在打开CAD时显示缺少SHX文件,系统提示下一步怎么操作,该如何处理?

如果你选择忽略缺少的SHX文件并继续打开后图纸会缺少一部分文字,信息不全,影响我们对图纸的交流

所以我们选择第一个,为SHX文件指定替换,并且在最下面选项始终执行我的当前选择,以后再打开后就没有那个选择页面了。

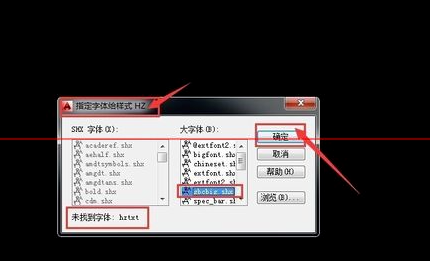

这里需要注意的是,如果你觉得这部分丢失的字体影响你的图纸阅读你可以去下载这部分字体,至于缺少哪个字体,他已经提示你了,如下图:

在左下角会显示你缺少的字体,这时候你直接去网上下载相关字体然后在放到cad的fonts文件夹中就行。

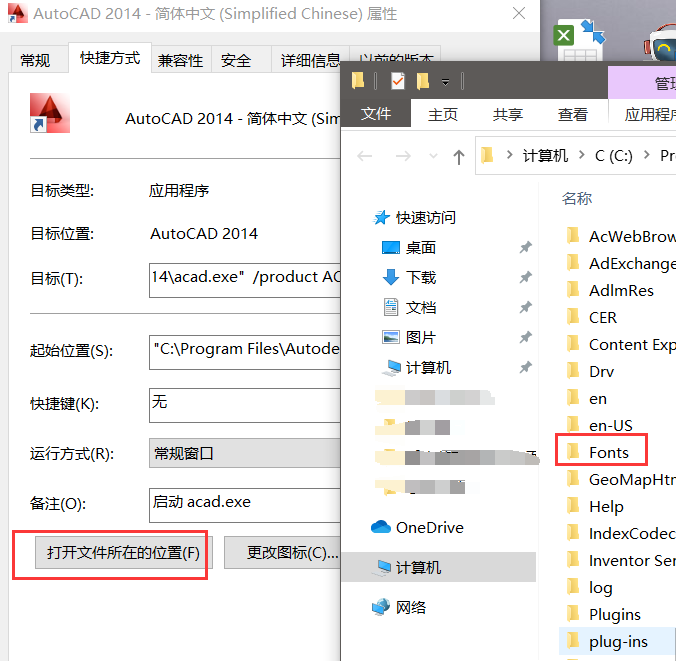

如果找不到fonts文件夹,可以在桌面找到你的CAD然后右键属性,在属性框下面有个目标文件夹位置,然后把下载的字体放进去就行。
