广联达悬挑梁如何设置弯起钢筋?

问题:广联达悬挑梁如何设置弯起钢筋?能不能分开设置角部钢筋和中部钢筋?

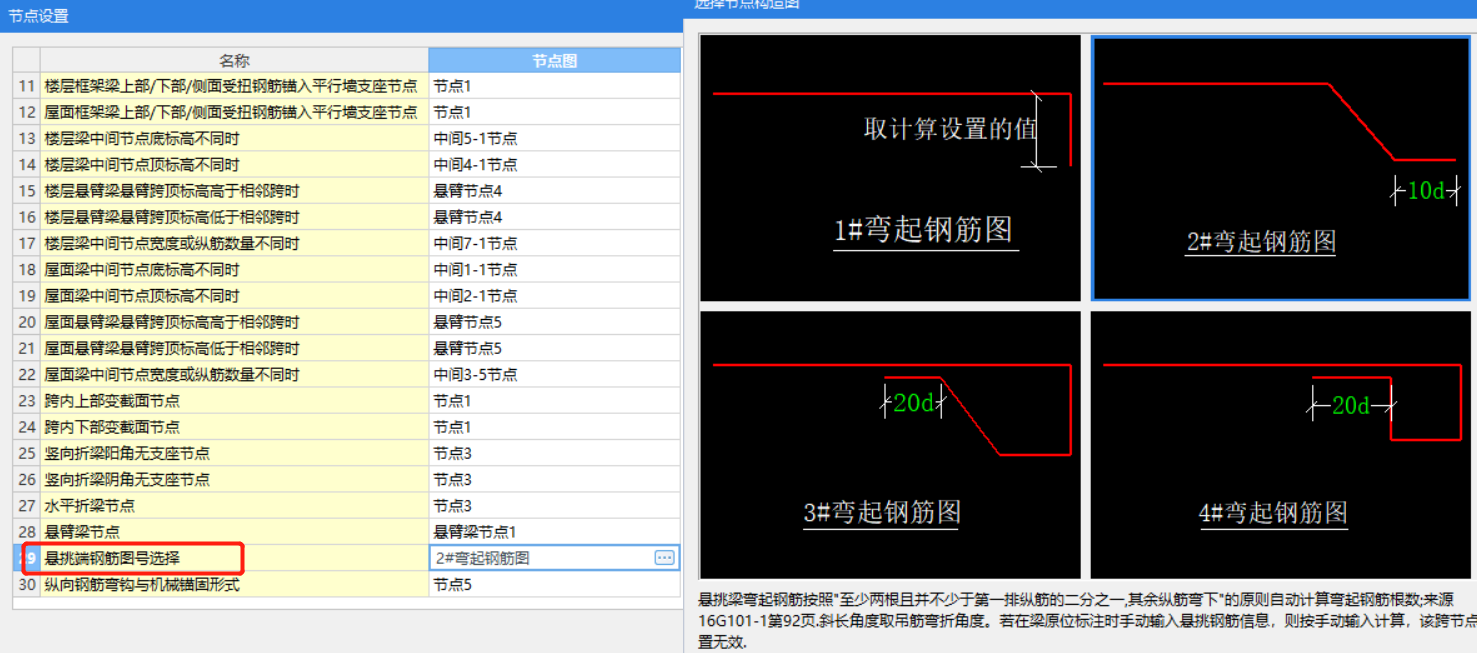

解决办法:在广联达梁节点设置中可找到悬挑梁弯起钢筋的配置,可根据图号自行选择

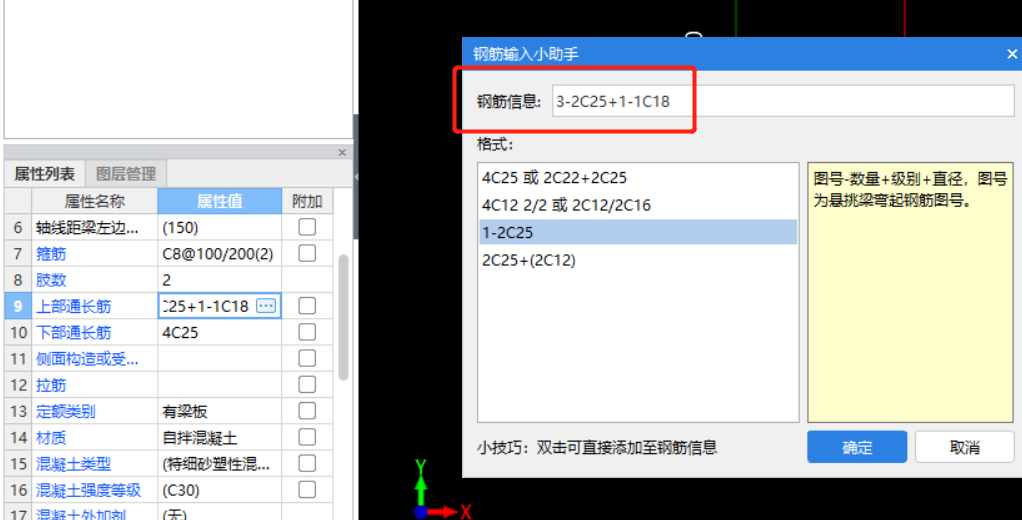

如果你要设置角部钢筋和中部钢筋不一样的配筋形式,可在梁钢筋输入栏中按照图号-数量+级别+直径的格式输入,其中图号为弯起钢筋的图号。

如上图所示,3-2C25表示2根25的角筋为3号弯起钢筋配筋形式,1-1C18表示中部为1根18的三级钢是1号弯起钢筋形式
