Revit官方教程丨将Revit MEP族映射到MEP 预制构件

您可以将 Revit MEP 预制构件映射到特定的 Autodesk Fabrication 产品构件。

构件映射就是在 MEP 预制构件（在 Revit 中定义为 Revit 族）与 Autodesk Fabrication 产品（CADmep、ESTmep 和 CAMduct）中定义的一个相似或相应构件之间创建关联的过程。Revit MEP 预制构件基于 Revit 族的名称和类型（.rfa 文件），而在 Autodesk Fabrication 产品中的相同或相似构件则同时基于 .itm 文件和一个按钮代码，该代码用于在使用设计线时标识构件。

.itm 文件是 Autodesk Fabrication 产品（CADmep、ESTmep 和 CAMduct）内容中通常产生的一种文件格式，用于定义预制构件。

例如，如果您的阀族不含预制连接件，则可以将它们映射到 MEP 预制 .ITM 以了解详细的接头方式和精确的管道长度。

要将 Revit MEP 预制构件映射到 Autodesk Fabrication 产品相应的构件 (.itm)：

1. 在 Revit 中，确定需要映射的构件的族名称，包括构件类型（尺寸）。

   此示例使用蝶阀构件，其 Revit 族名称为“蝶阀 – 2 -12 英寸”，类型为 6”，如下面的类型选择器中所示。



2. 在 Autodesk Fabrication 产品中，确定所需相应构件的按钮代码。在“服务”选项板中，右键单击该构件，然后单击“按钮属性”。

   此时会显示“按钮属性”对话框。在以下示例中，蝶阀构件的按钮代码是 IV-BFV。



   接下来，在 Autodesk Fabrication 产品中创建按钮映射。以下步骤介绍了如何执行此操作。

3. 在 Autodesk Fabrication 产品中，使用以下步骤为构件创建按钮映射：

1. 单击“新建条目”。

2. 在“定义按钮映射”对话框中，在“按钮代码”字段中输入要用作标题的文字。例如，输入 —— Revit 映射 ——。

   您可能需要调整此对话框大小以输入所需的文字。

3. 将“可使用其他备选项完成”字段留空，然后单击“确定”。

4. 在“按钮映射”选项卡上，清除该条目旁边的复选框，使其不会用作按钮代码。

5. 打开一个作业，其配置中应包含您要映射到的构件。

6. 选择所需的服务，然后单击“编辑服务数据库”。

7. 在“设置服务”对话框中，从下拉列表中选择所需的服务。

8. 单击“按钮映射”选项卡。

9. （可选）可以在按钮映射表中创建一个标题行来组织 Revit 映射的条目：

10. 再次单击“新建条目”。

    此时会显示“定义按钮映射”对话框。

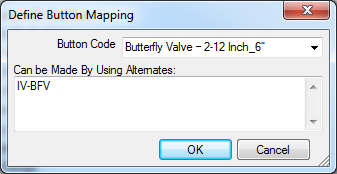

11. 在“按钮代码”字段中，输入您要为其创建映射的 Revit 构件的 Revit 族名称和类型，族名称和类型之间请使用下划线字符连接，如图所示。



    此示例使用的 Revit 族名称为“蝶阀 – 2-12 英寸”，类型为 6”。

    注： 确保使用下划线作为 Revit 族名称和类型之间的分隔符。此外，您可能需要调整“定义按钮映射”对话框中的大小以输入更长的文字字符串。

12. 在“可以使用其他备选项完成”字段，输入 Autodesk Fabrication 产品中相应构件的“预制按钮代码”。

    请注意，在上面的步骤 2 中，此蝶阀示例的按钮代码是 IV-BFV。

13. 单击“定义按钮映射”对话框中的“确定”。

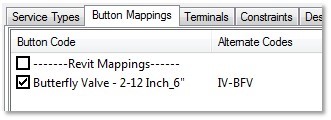

    现在，该按钮映射选项卡条目应与下图相似：



14. 单击“确定”关闭“设置服务”对话框。

4. 在 Revit 中，在预制构件浏览器中单击“设置”按钮以打开“预制设置”对话框。

5. 单击“重新载入配置”将服务的更新版本（包含新按钮映射）上载，然后单击“确定”。

还请注意，当使用 Revit 时，您有时可能需要将设计模型与 Revit 图元转换成一个含有 LOD 400 预制构件的预制模型。有关此工作流的详细信息，请参见将常规零件转化为预制零件。
