Revit渲染自发光怎么做?关于Revit如何创建灯带族渲染发光

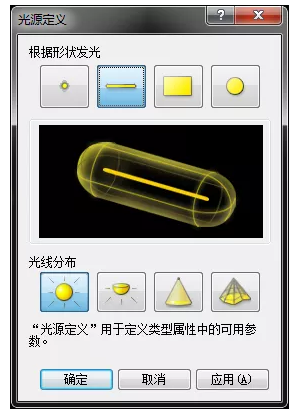

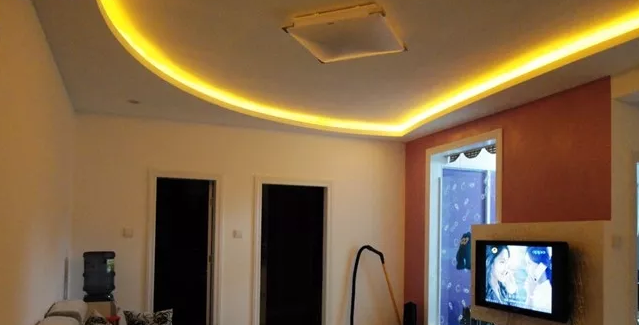

    Revit的默认光源是做不出来灯带效果的,即使是选择长条的发光形状,渲染出来的效果依旧是点光源的发散方式。

Revit渲染自发光怎么做?关于Revit如何创建灯带族渲染发光插图

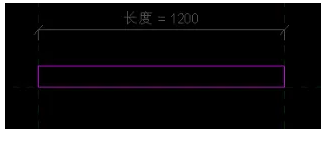

    1:首先新建一个“基于线的常规模型”族,做一个简单的基于线长方形模型。

Revit渲染自发光怎么做?关于Revit如何创建灯带族渲染发光插图1

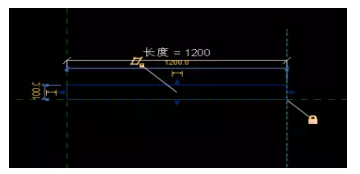

    2.修改类型为照明设备。锁定在参照线上。

Revit渲染自发光怎么做?关于Revit如何创建灯带族渲染发光插图2

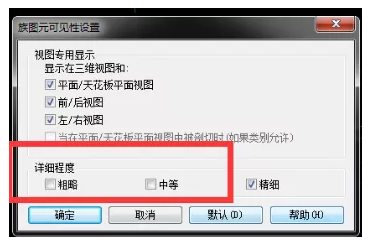

    3:锁定并完成模型后,分别设置详细程度,拉伸图元在“一般/中等显示程度”下不可见。(天花图的时候就可以只看到一根线了,设置下线样式就能做图纸的灯带标示了)

Revit渲染自发光怎么做?关于Revit如何创建灯带族渲染发光插图3

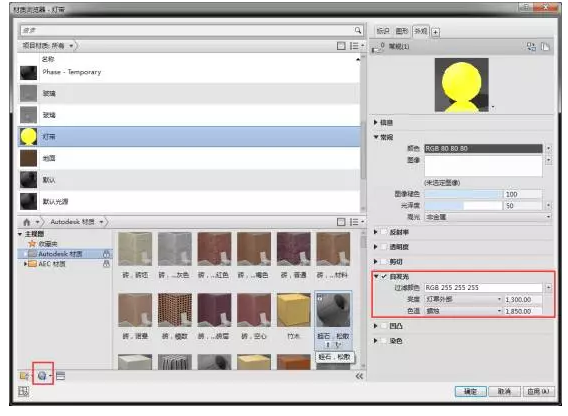

    4:将拉伸图元设置材质参数,在项目中新建材质并勾选自发光选项。

Revit渲染自发光怎么做?关于Revit如何创建灯带族渲染发光插图4

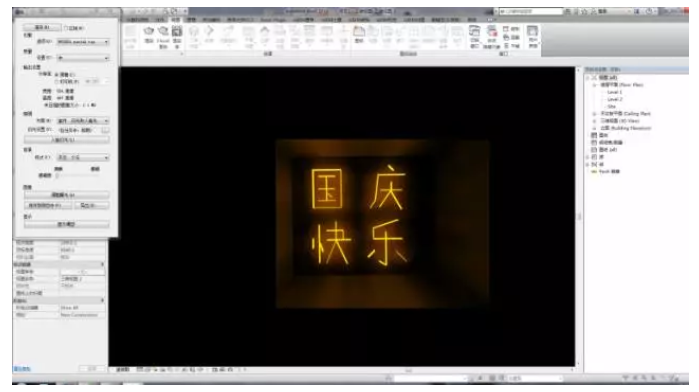

    5:渲染效果如下图

Revit渲染自发光怎么做?关于Revit如何创建灯带族渲染发光插图5

Revit渲染自发光怎么做?关于Revit如何创建灯带族渲染发光插图6

    -END-
