Revit管道如何布置?在Revit软件中,如何布置竖向管道?

    文章来源:启程造价学社

Revit管道如何布置?在Revit软件中,如何布置竖向管道?插图

    (1)在平面视图中:

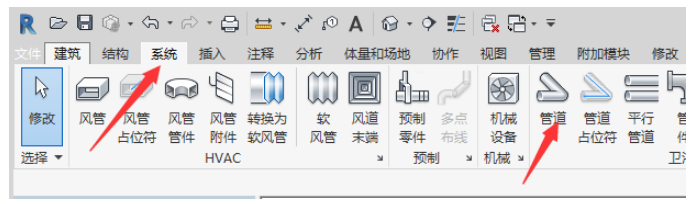

    ①新建“管道样板”,在“系统”功能中选择“管道”命令。

    ②在上方“修改/放置”状态栏里面选择管径,在“偏移”命令里面输入偏移距离(即管道的标高),在平面视图中绘制一段水平管道。

    ③修改偏移距离,点击“应用”按钮,即可生成竖向立管。

Revit管道如何布置?在Revit软件中,如何布置竖向管道?插图1

Revit管道如何布置?在Revit软件中,如何布置竖向管道?插图2

Revit管道如何布置?在Revit软件中,如何布置竖向管道?插图3

Revit管道如何布置?在Revit软件中,如何布置竖向管道?插图4

Revit管道如何布置?在Revit软件中,如何布置竖向管道?插图5

    (2)在立面视图中:

    ①新建“管道样板”,在“系统”功能中选择“管道”命令。

    ②在上方“修改/放置”状态栏里面选择管径,在“偏移”命令里面输入偏移距离(即管道的标高),在平面视图中绘制一段水平管道。

    ③切换视图,来到立面视图中,绘制竖向管道即可。

Revit管道如何布置?在Revit软件中,如何布置竖向管道?插图6

Revit管道如何布置?在Revit软件中,如何布置竖向管道?插图7
