在平面图中绘制真实的管线，并添加标记和绘制图标作为图例。
由于图例处于项目文件中，任何修改都会反映在模型中。用户可以在开始项目之前使用该图例视图核对相关设置，而项目过程中对设置做的任何修改也会在图例中自动调整。为了避免图例视图中的管线影响项目文件，也可以讲这些管线设置到专门的“阶段”。
步骤一：创建一张平面视图用于绘制图例。在项目浏览器中选择一张平面视图，右键单击打开右键菜单，点击“复制视图”下的“复制”命令。在视图的实例属性中，将“视图名称”改为“管道图例”，将“规程”参数改为“协调”，则该视图不会与其他专业设计视图混淆在一起。

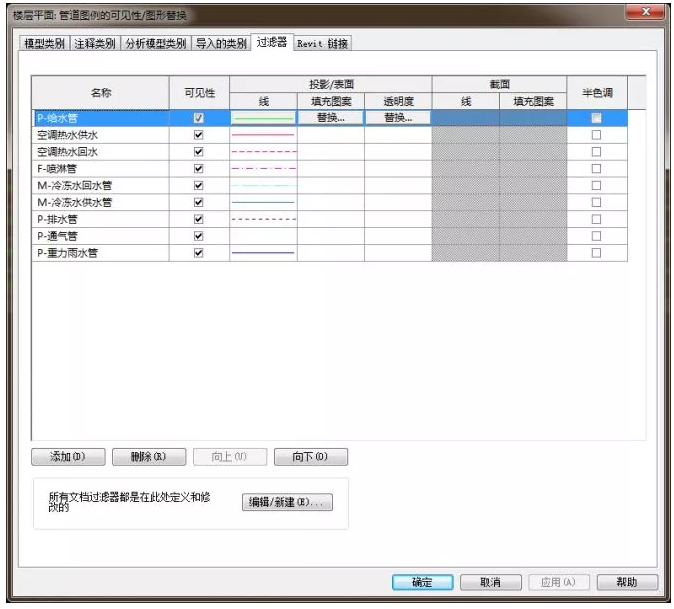

步骤二：绘制各种系统的管道并添加标记。使用管道命令绘制各种系统的管道，然后在管道系统的类型属性中设置该种管道的线型、线宽、线色，见图1-1。
图1-1
然后使用“标记”命令标记管道。可以将标记的标签设置为“系统缩写”，并且为不同的系统设置用于表示管道的系统缩写，如：排水管，见图1-2。
图1-2
步骤三：放置各种管道附件并添加标记。加载各种管道附件，放置在官道上作为图例。然后为其添加管道附件标记，这里可以用“类型标记”参数作为标签，见图1-3。
图1-3
步骤四：添加表格线。在“注释”选项卡上使用“详图线”和“文字”命令，为图例绘制表格及添加文字。
步骤五：创建图纸，并将图例放置在图纸中。在项目管理器中右键单击“图纸”节点，在右键菜单中点击“新建图纸”命令，选择合适的标题栏。如果不希望看见图纸标题，可以选中该“视口”，点击“编辑类型”，在其“类型属性”对话框中，将“显示标题”设置为“否”见图1-4。
图1-4

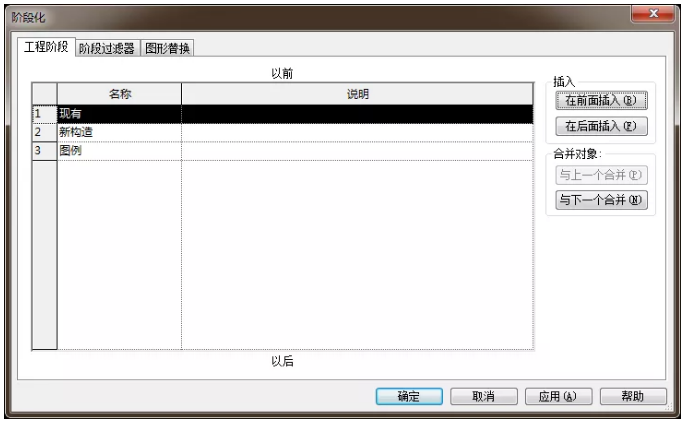

步骤六：新建一个特殊的“阶段”用于放置图例，避免其对材料统计的影响。在“管理”选项卡上点击“阶段”，在“新构造”阶段之后插入一个新的阶段“图例”，点击确定，见图1-5。
图1-5
