如何通过Revit中内建体量命令创建椎体等异形构造形体?

image_print阅读模式

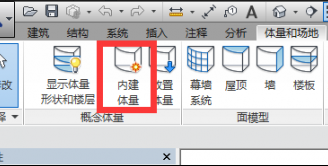

1、首先进入內建体量绘制环境,如图所示。

2、在平面上绘制一个参照平面,如图所示,需要通过拾取这条参照平面来设置绘制视图。

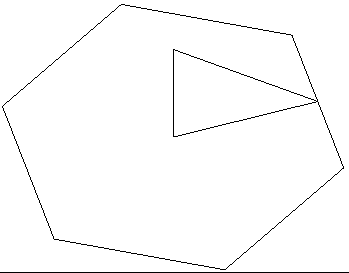

3、绘制一个中心在参照面上的多边形(注:多边形的边与绘制的参照平面必须垂直),如图所示。

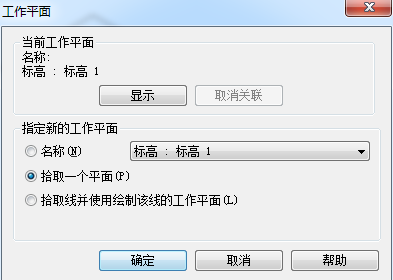

4、点击“创建”选项卡下,“工作平面”面板中“设置”命令,如图所示。

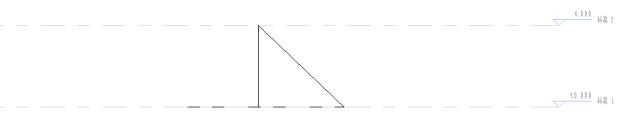

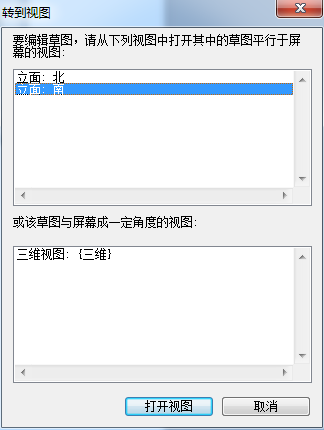

5、拾取之前绘制的工作平面并进入立面视图,例如南立面,绘制一个如图所示的三角形,应注意三角形的中心不得超过多边形的中心。

6、绘制完成后进入三维视图,如图所示。

7、同时选中多边形与三角形,点击创建实心形状。最后形成的模型如图所示。

意义:使用体量可以在创建模型的过程中提 供很多便利,那么体量又分为内建体量和概念体量,两者在使用过程中,有很多不同的地方,例如本文中,内建体量实不可以使用点图元工具的,概念体量则可以。大家需要根据实际情况进行选择使用。
