Revit如何巧用明细表?关于Revit明细表的使用技巧

Revit中的明细表十分强大,创建明细表之后不仅可以统计、查看需要的信息,还可以通过对明细表来对模型构件直接修改。

1、通过明细表选择需要的构件,如图所示。

Revit如何巧用明细表?关于Revit明细表的使用技巧插图

在明细表中选择需要查看的构件,点击功能区域中的“在模型中高亮显示”,通过切换不同的视图,来查看相应构件的位置。

Revit如何巧用明细表?关于Revit明细表的使用技巧插图1

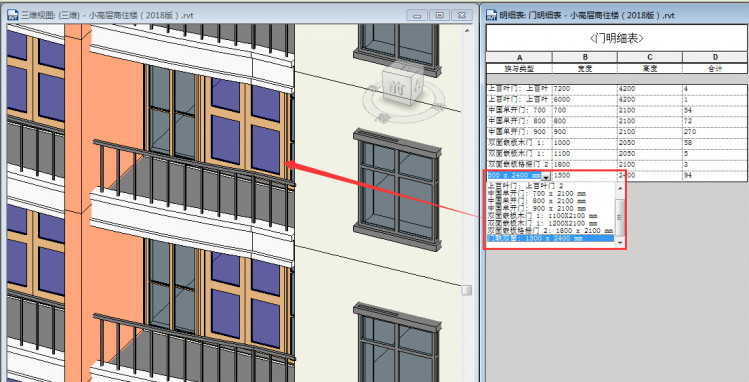

2、通过明细表批量修改需要替换的构件,如图所示。

Revit如何巧用明细表?关于Revit明细表的使用技巧插图2

在明细表中选择需要修改、更换类型的构件,可直接修改其类型以及其他参数,例如高度、宽度、低高底等参数。

3、通过明细表对梁、柱等非系统族材质统一修改(系统族就只能通过复 制类型来修改材质),如图所示。

Revit如何巧用明细表?关于Revit明细表的使用技巧插图3

此处通过明细表修改构件材质,暂时只针对梁、柱等材质为实例参数的构件,不能直接修改材质为类型参数的构件,例如墙等。
