在建模过程中，会出现不能在当前工作平面绘图，那么该如何设置相对应的工作平面呢?下面来给大家进行简单讲解。
1、工作平面的设置：

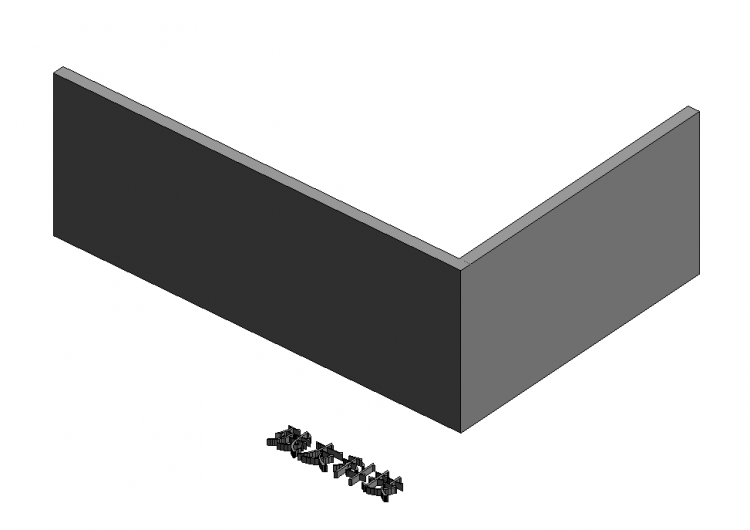

在三维视图里，可以通过选择或者设置工作平面来实现将不同的族或构件放置在不同物体的表面上，下面以模型文字“残友科技”为例，Revit中默认的工作平面为楼层平面，如图所示。

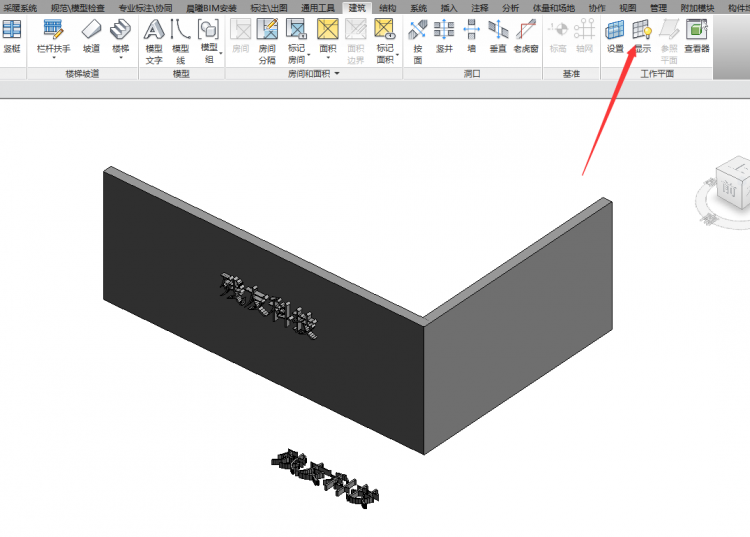

下面是工作平面的设置，点击“建筑”选项卡下，“工作平面”面板中的“设置”命令，如图所示。

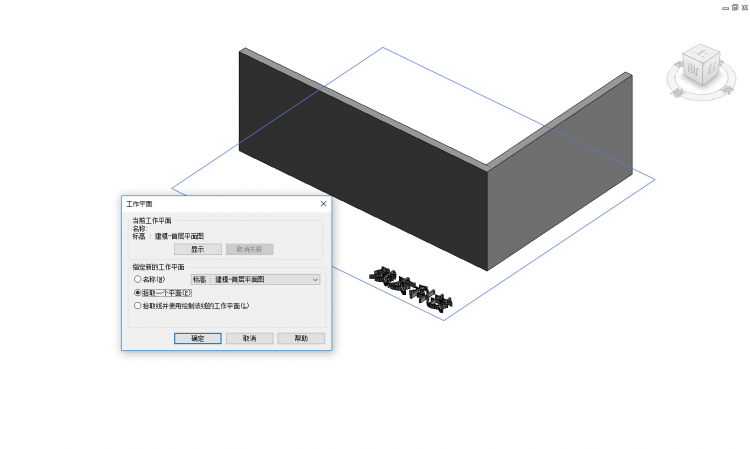

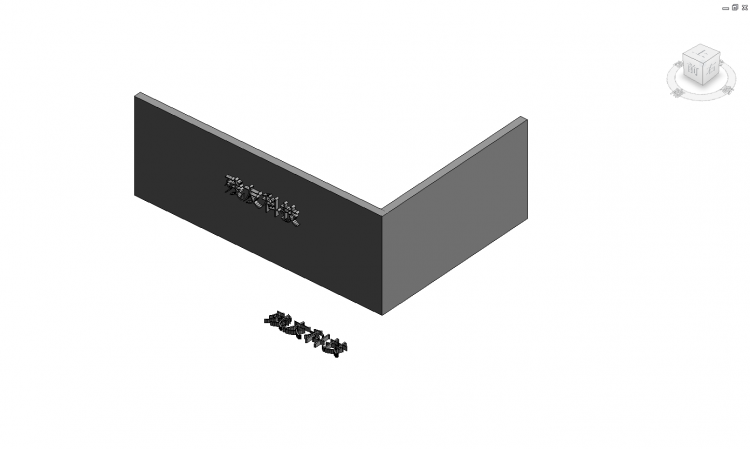

在弹出“工作平面”对话框中，选择“拾取一个工作平面”，然后点击需要放置的物体的面，例如墙面，然后进行模型文字的放置，如图所示。

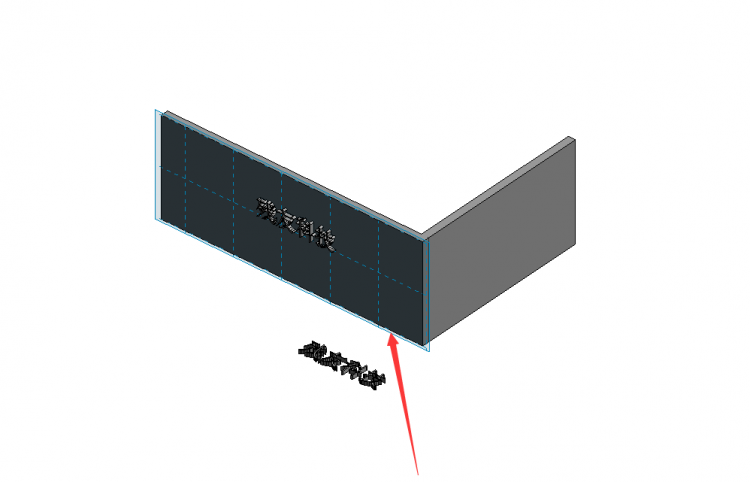

2、工作平面设置好以后，还可以用“显示”命令来观察设置的平面，如图所示。

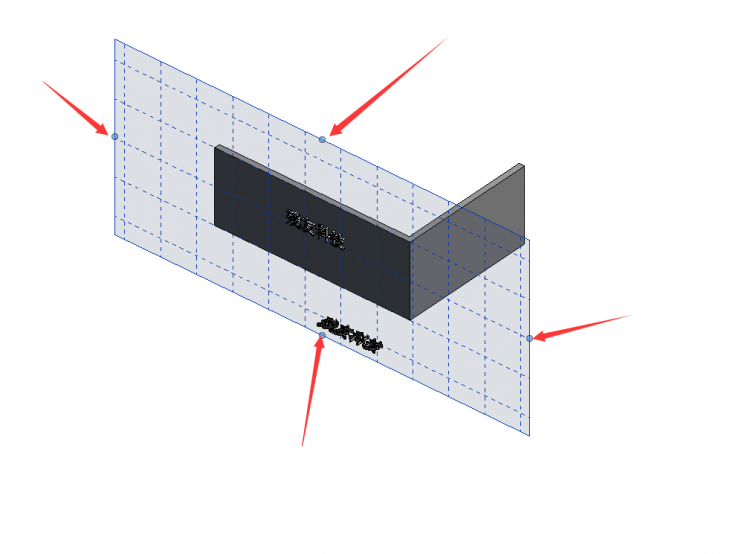

根据需求，还可以调整所设置的工作平面显示大小，点击工作平面，拖拉四个点即可，如图所示。

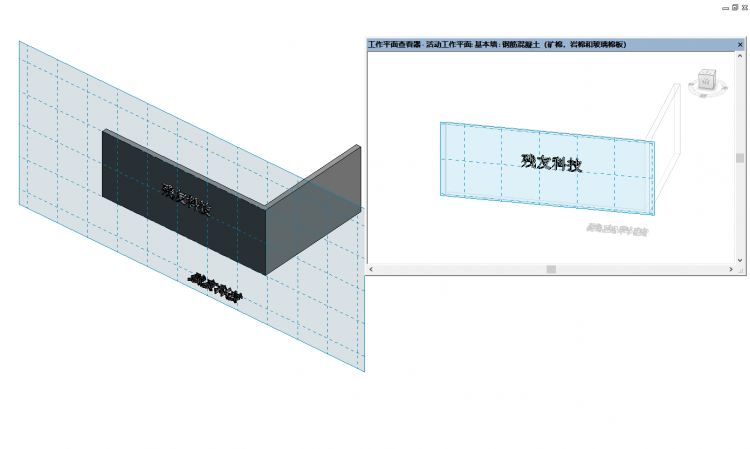

点开工作平面旁的查看器，还可以将当前平面生成一个半色调的平面图，用来辅助工作平面的使用。如图：
revit三维视图的工作平面设置与使用的意义：通过学习上述文章，学习到了工作平面的设置，在创建族或者绘制图元时，需要设置不同的工作平面来进行绘制，灵活应用。
