Revit工作集怎么用?Revit中如何在中心模型中隐藏制定工作集?

随着建筑信息建模技术(BIM)在建筑设计行业的热推广,Revit作为一款高普及率的三维设计软件,正逐渐进入更多设计师的视线,以其强大的设计功能成为设计领域的热点。同时,国家也在积极推动BIM技术标准在中国的制定。BIM必将成为建筑业的新标准,建筑业BIM技术人才的缺口很大。学习相关技能不仅可以提高自己的能力,还可以提高行业的竞争力。

在使用Revit软件建模过程中,通常会使用工作集工具来共同完成不同专业的建模,但有时不希望看到别人的模型,那么怎么在Revit中将其隐藏呢?

  1、打开一个中心模型,点击“视图”选项卡,如图所示。

Revit工作集怎么用?Revit中如何在中心模型中隐藏制定工作集?插图

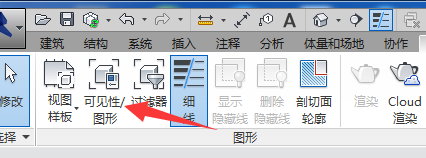

  2、单击弹出的工具栏中的“可见性图纸”图标,如图所示。

Revit工作集怎么用?Revit中如何在中心模型中隐藏制定工作集?插图1

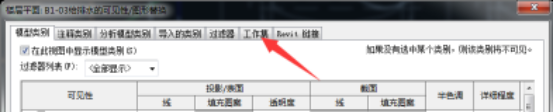

  3、在弹出的对话框中,单击菜单栏上的“工作集”按钮,如图所示。

Revit工作集怎么用?Revit中如何在中心模型中隐藏制定工作集?插图2

  4、选中某人的工作集后面的“可见性设置”进行单击,如图所示。

Revit工作集怎么用?Revit中如何在中心模型中隐藏制定工作集?插图3

  5、单击可见性设置下的“使用全局设置(可见)”,会弹出一个下拉箭头,如图所示。

Revit工作集怎么用?Revit中如何在中心模型中隐藏制定工作集?插图4

  6、单击下拉箭头,在弹出的下拉菜单中选择“隐藏”后,单击确定,如图所示。

Revit工作集怎么用?Revit中如何在中心模型中隐藏制定工作集?插图5

  Revit中在中心模型中隐藏指定工作集的意义:通过学习上述文章,可以学习到在工作集中讲别人的模型隐藏,方便自己建模。
