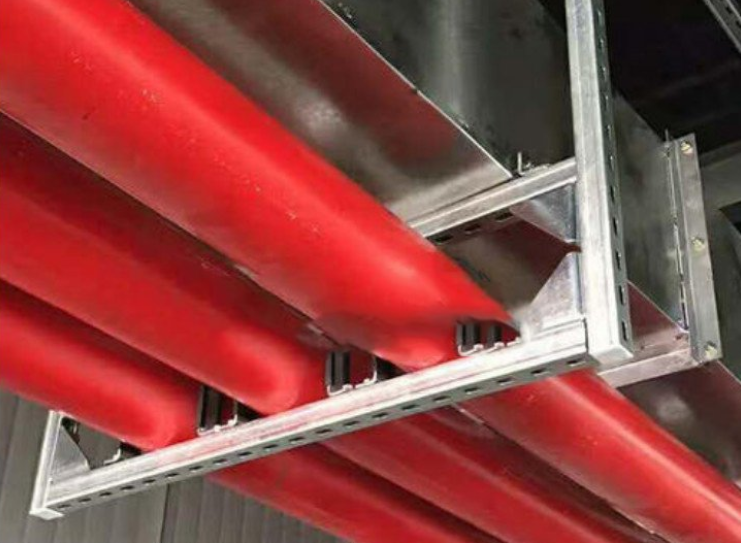

如何在Revit中创建管综支吊架?在各种工程当中有许多的管综支吊架,根据不同的要求来安装支吊架,但大部分的类型支吊架形体上都是差不多的,所有我们将根据下图使用Revit绘制支吊架。

  首先,新建族样板,单击“公制常规模型”。如图所示:

  接下来,在楼层平面上绘制6条参照平面,然后使用拉伸命令绘制矩形板,拉伸起点为10、拉伸终点-10,如图所示:

  再绘制4条参照平面定位螺母位置,然后绘制四个螺母洞与螺母。如图所示:

  在到立面上绘制2条参照平面,然后再绘制一根立钢管。如图所示:

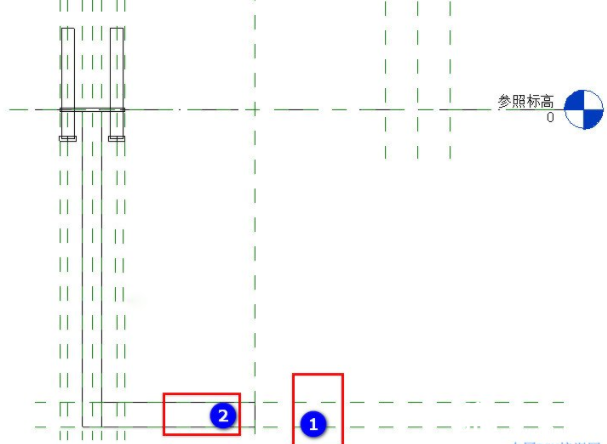

  绘制完立钢管之后,在绘制2条横向参照平面,然后绘制横向钢管。如图所示:

  接下来绘制管道的固定箍,先绘制6条参照平面,然后绘制固定箍。如图所示:

  全部绘制完之后,使用镜像命令绘制另一边。如图所示:

  绘制完成的效果图
