Revit小技巧:Revit手动建族的方法

创建过程

1、  选择适当的族样板。

2、  定义原点,并确保锁定样板参照平面。

3、  布局有助于绘制构件几何图形的参照平面。

4、  添加尺寸标注,以指定参数化构件几何图形或二维表示。

5、  标记尺寸标注,以创建类型/实例参数或二维表示。

6、  通过指定不同的参数定义族类型的变化。

7、  调整框架。

8、  在实心或者空心中添加单标高几何图形,并将该几何图形约束到参照平面。

9、  调整新模型(类型和主体),以确认构件的行为是否正确。Revit小技巧:Revit手动建族的方法插图

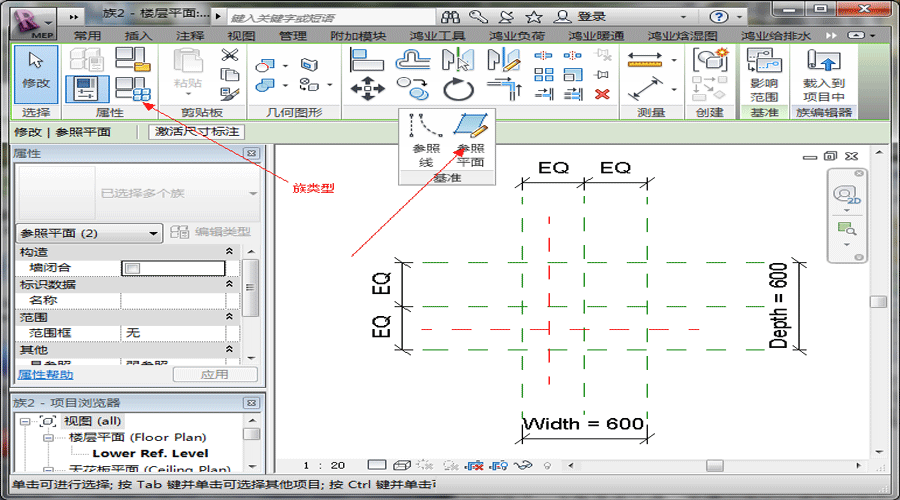

1、画两个参考平面

Revit小技巧:Revit手动建族的方法插图1

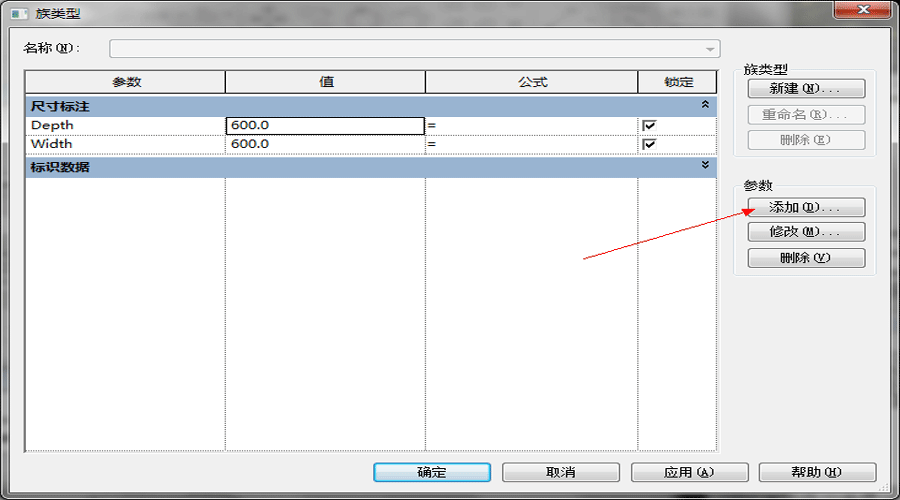

2、点击族类型,添加参数

Revit小技巧:Revit手动建族的方法插图2

3、添加类型,为类型赋值

Revit小技巧:Revit手动建族的方法插图3

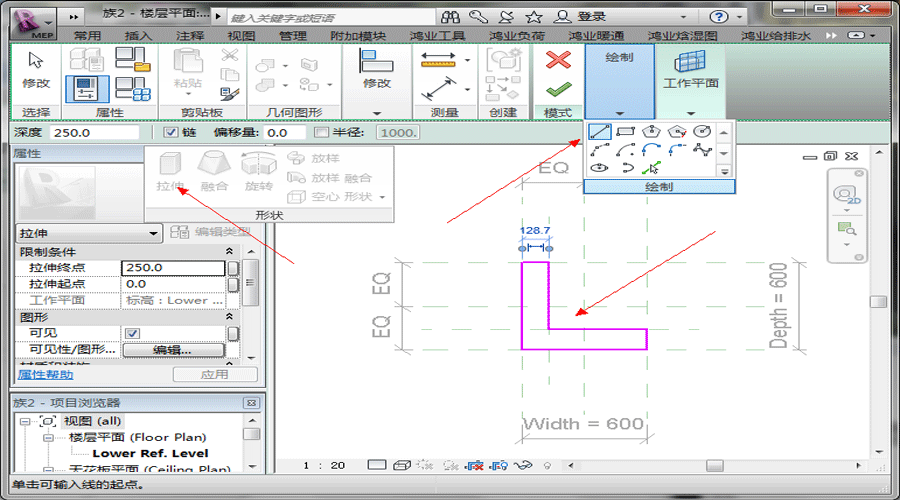

4、创建拉伸截面,完成后,可以三维查看

Revit小技巧:Revit手动建族的方法插图4

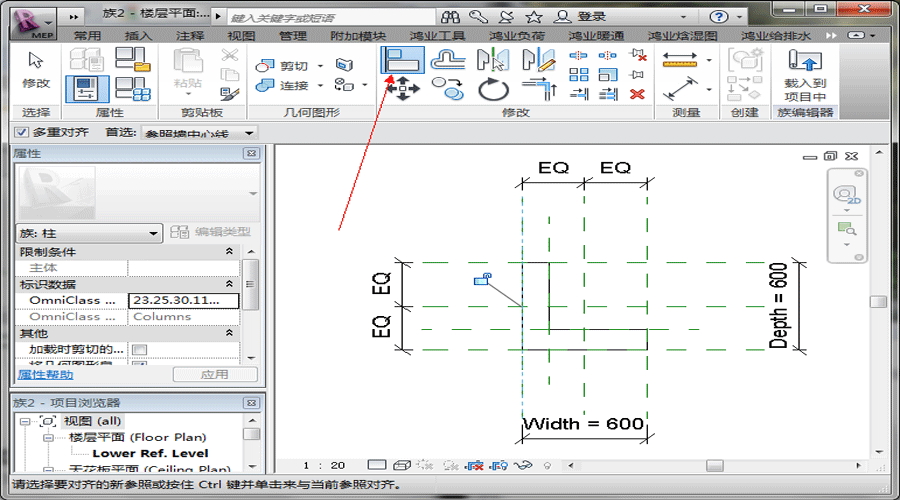

5、创建对齐,把拉伸曲线与参考平面对齐锁定,以便使用参数驱动

Revit小技巧:Revit手动建族的方法插图5

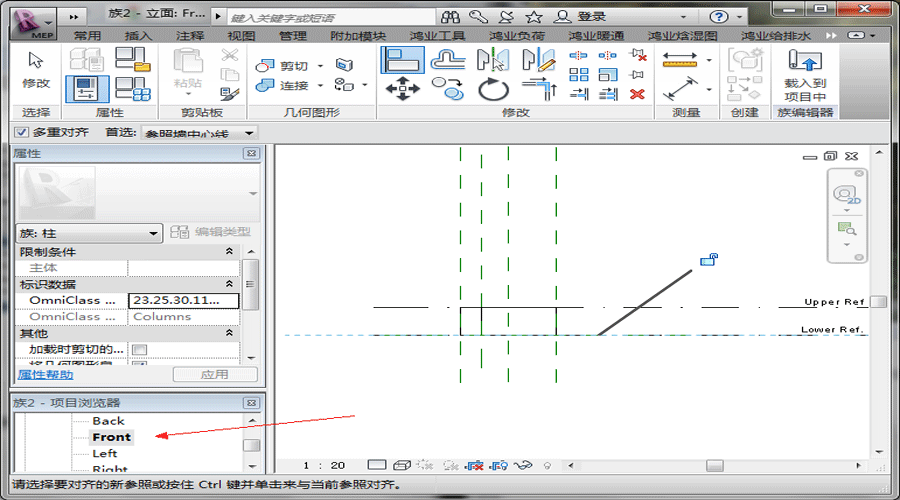

6、切换到前视图Front把上下底面也对齐锁定

Revit小技巧:Revit手动建族的方法插图6

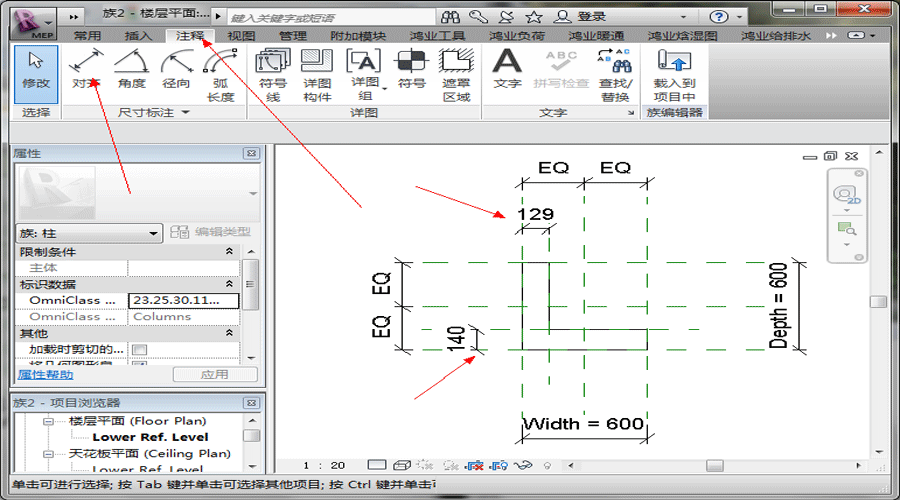

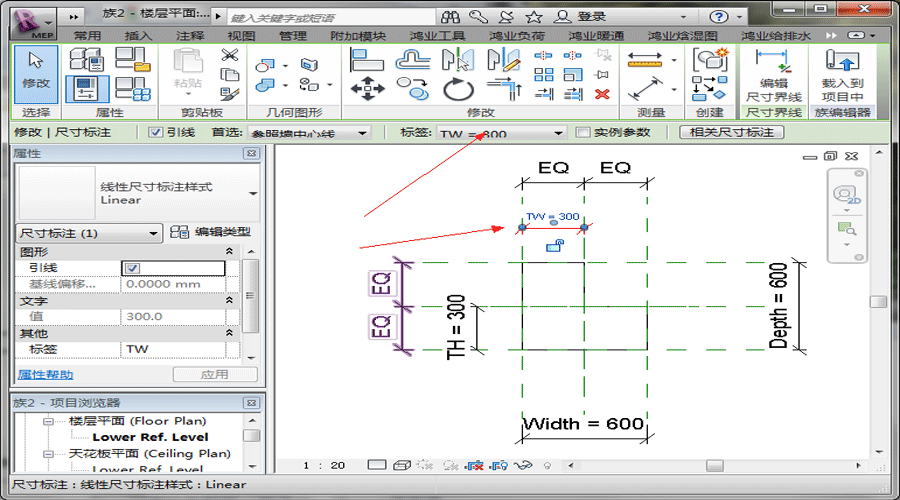

7、创建标注,是在两个参照平面之间创建

Revit小技巧:Revit手动建族的方法插图7

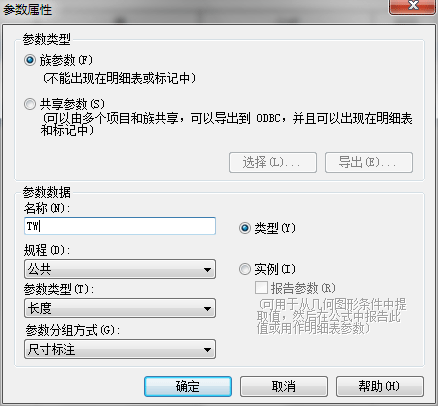

8、参数绑定

本文来源:云匠数字建造研究院
