Revit台阶怎么画?Revit简易台阶的制作方法

image_print阅读模式

简易台阶制作,比绘制轴线复杂些,运用到的快捷键页比较多,因此需要多多操作,接下来我们就开始吧。

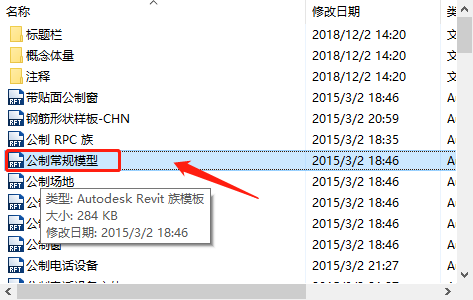

开始我们的第一步,此处我们首先新建一个族而不是项目。然后点击公制常规模型。

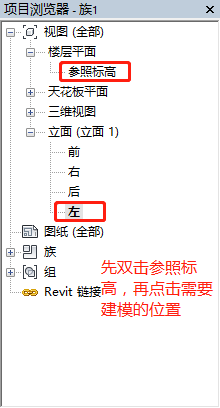

进入族后,我们可以看到左下角有项目管理器这个菜单栏,我们点击楼层平面的“+”键,双击参照标高,最后再点击立面的“+”双击你要绘制的视图方位,这里用到左立面和前立面。

tips:项目管理器可以在 视图—用户界面,勾选。

接下来我们就开始绘制左视图的轮廓了。我们利用REVIT的拉伸将模型制作出来。选择拉伸,绘制一个任意梯形。

绘制参数:

上底:240 下底:960

左高:600 右高:200

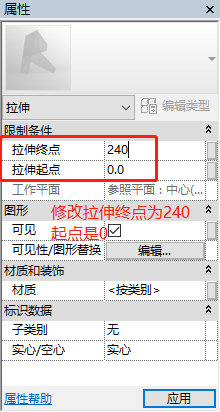

制作好左视图的轮廓线,我们必须要调整这个模型的拉伸终点与起点,输入参数后,务必要确认。这样才会得出一个立体的模型。

属性参数:

拉伸终点:240

拉伸起点:0

我们下面开始做梯段模型,我们仍然用到左视图

图形参数:

梯段长度:240

梯段高度:160

属性参数:

拉伸终点:1040

拉伸起点:240

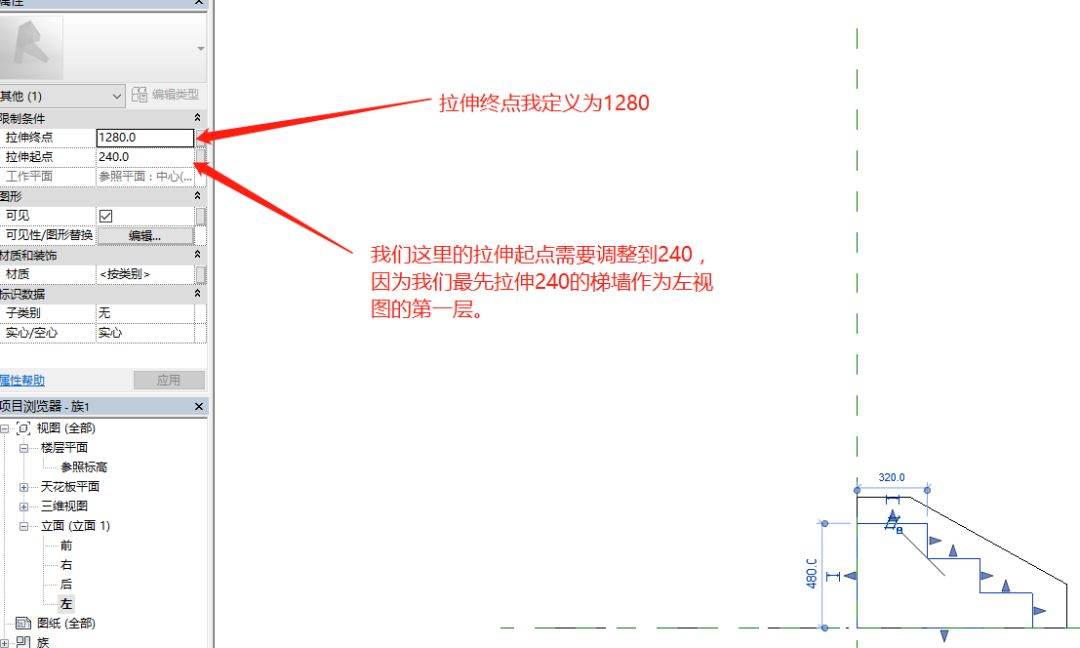

tips:此处的拉伸终起点需注意,具体如图所示。

最后一步,我们的思路是这样的,另一半的梯墙利用镜像的功能来实现。先将视图转为前视图,我们用到RP参照平面快捷键来做一条辅助线

得到两条辅助线后中线随意点取,后面我们再用DI标距快捷键来标明三个线段之间的长度。再在用EQ对称快捷键迅速找到我们需要的中线

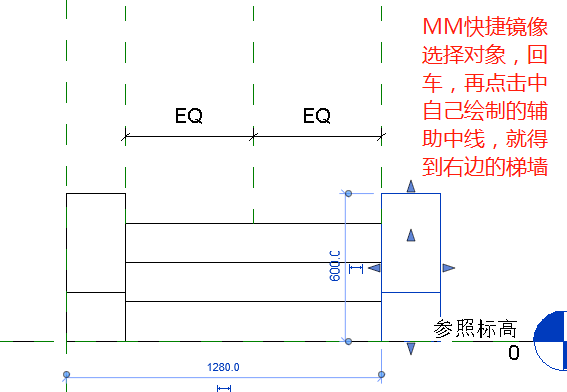

中线是为镜像提供辅助作用的,我们使用MM镜像快捷键,可以得到最后我们想要的图形。

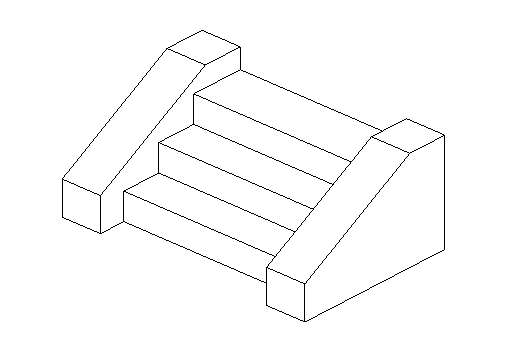

台阶到此处大功告成!
