当我们拾取轴线命令绘制轴线的时候,我们用单轴头标号拾取轴线,会发现虽然轴头标号都设置“1”的位置,但拾取的轴线有的轴头标号在“1”位置,有的轴头标号在“2”位置;都是同样的设置,为什么用“拾取轴线”命令绘制的轴线,轴头标号的位置不同呢?

今天翔哥就跟大家说下造成这种情况的原因:

一、先在Revit中绘制两条模型线:(1)上面的是1号线:绘制顺序是从左向右绘制;(2)下面的是2号线:绘制的顺序是从右向左绘制;如下图所示

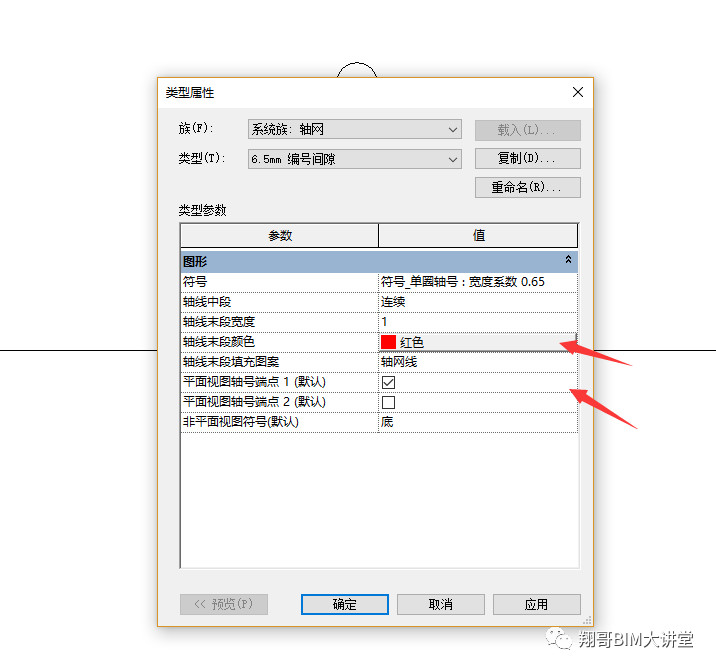

二、然后我们先将revit中轴头标号的位置都设置为“1”,轴线的颜色设置为红色(为了便于跟黑色的模型线区分)

三、我们用拾取轴线的命令:拾取第一步中绘制好的两条模型线,结果如下图所示:

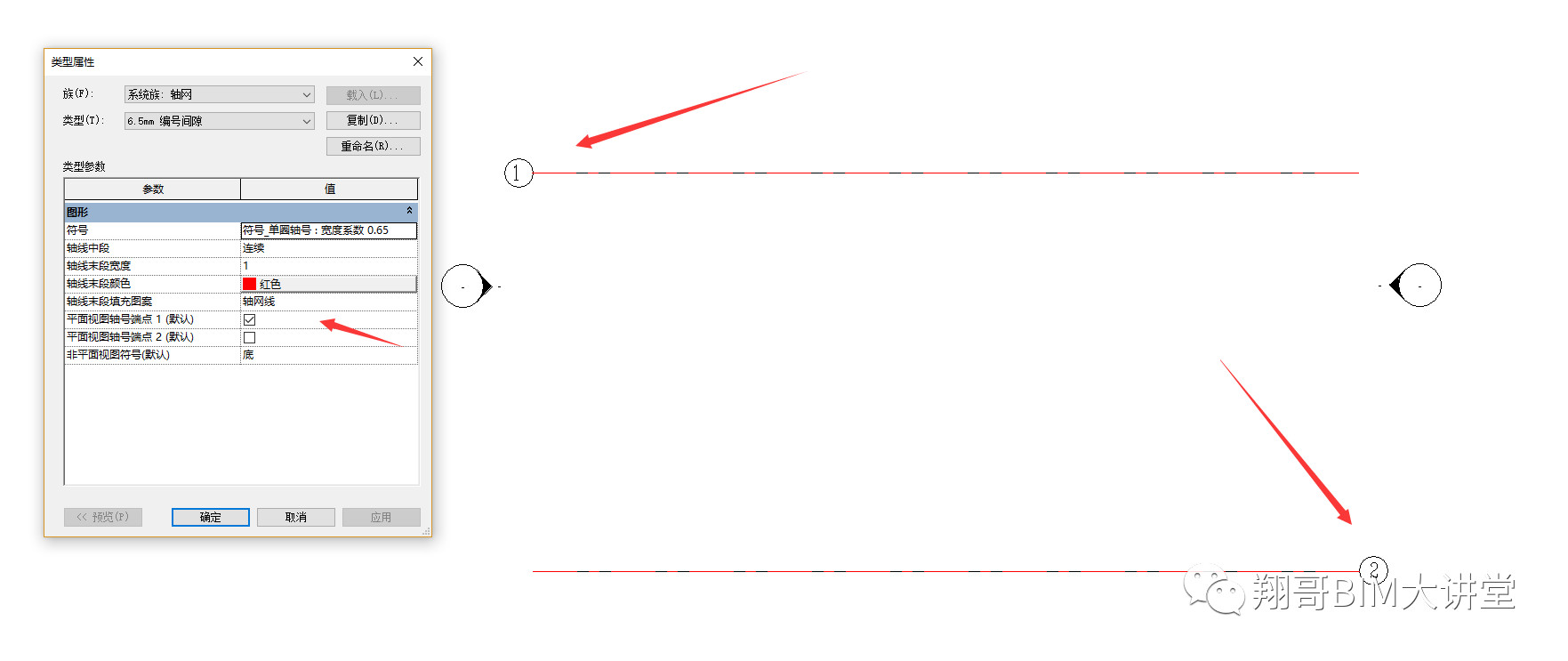

我们会发现,在轴线标号都设置是“1”的情况下,用“拾取轴线”命令,轴线的标号一左一右

总结:

细心的小伙伴就会发现,出现这种情况的原因:其实就是因为我们所拾取线的绘制顺序所造成的,第一步中“1号线”为从左往右绘制;“2号线”为从右往左绘制;而revit中轴线“端点1”就代表着你绘制模型线或者轴线的“起始点”,“端点2”就代表着你绘制轴线的“终点”,所以当我们用“拾取轴线”命令出现这种情况的时候,就是因为这条线的绘制顺序是错的;

应用:

当我们知道了这个原因我们怎么去解决去应用这个点呢?在Revit中轴线轴头标号就两个点:一个是“端点1”,另一个是“端点2”,我们完全可以在项目样板文件中事先做好“端点1”轴头标号的设置存起来,再做“端点2”轴头标号的设置存起来;这样当用“拾取轴线”命令绘制轴网出现这个问题,我们将事先做好的两个端点轴线切换即可调整过来;
