我们今天聊一聊不显示构件的几种处理方法：
我们经常会遇到在平面绘制图形的过程中会出现不显示构件，但在三维中会显示，针对这种问题我们用三个方法进行解决。
以下方法需要按照顺序进行：

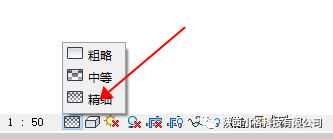

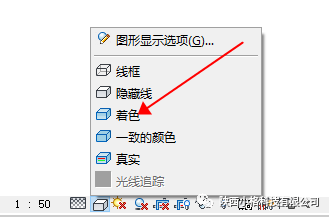

1. 视图的显示模式要设置成精细和着色。

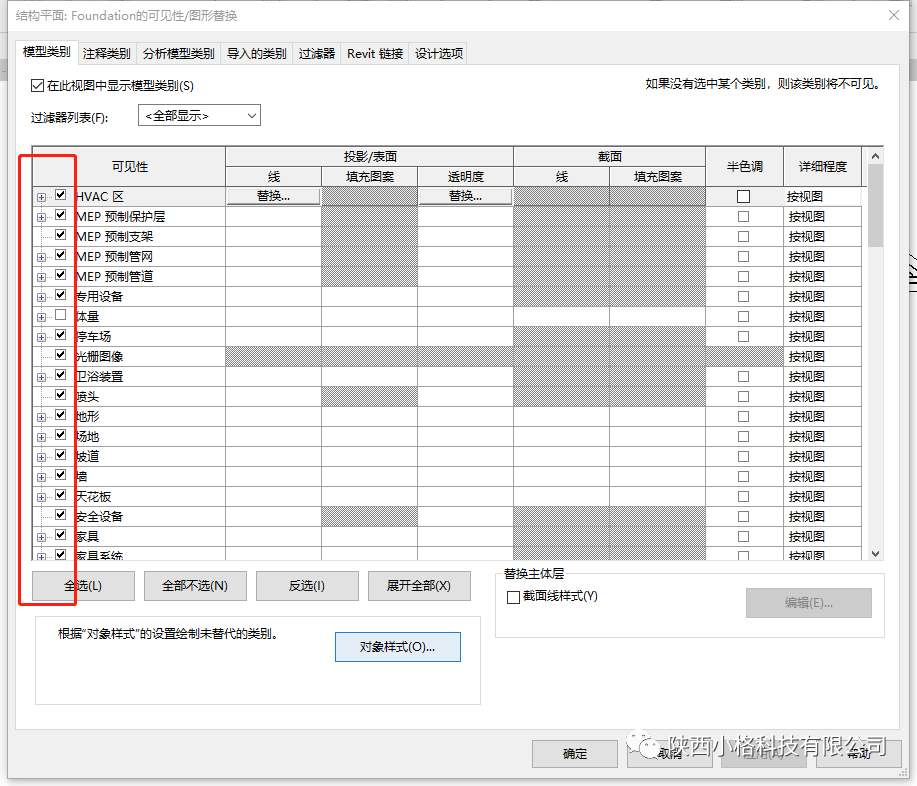

2. 在视图选项卡下找到可见性/图形，在模型类别和过滤器中将所有框打上勾。
若过滤器中没有任何选项，则不需要进行操作，正常情况下做到第二步，不显示的构件就已经可以显示，若构件还没有显示，只能说明此构件的标高没有在本层，所以会出现看不到的情况。
3. 当然，构件即使没有在本层我们也是有办法看见的。

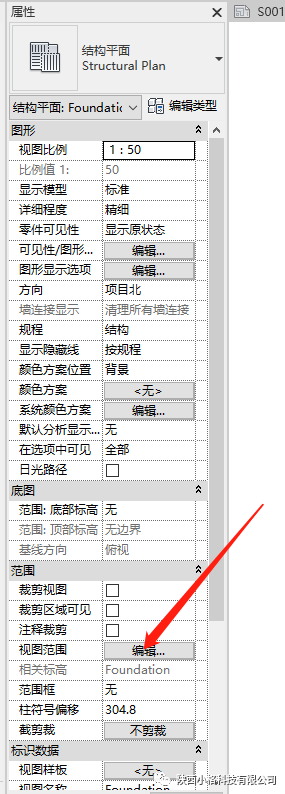

我们需要调整视图范围。视图范围的选项框在属性栏中，找到点击编辑就可以进行修改了。

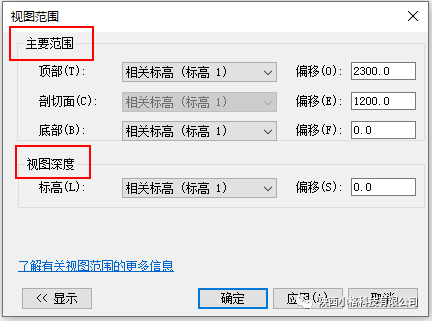

那我们点开这个视图范围会弹出一个编辑对话框，其中分为两个部分，一个是【主要范围】，一个是【视图深度】。

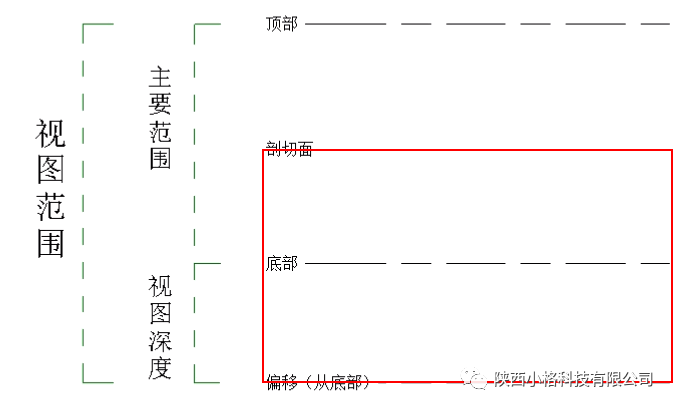

那么这些表示的是什么意思呢？这边给大家画了一个示意图帮助理解。
从【顶部】到【底部】是主要范围，【底部】以下的偏移值是视图深度，所有高度总和叫【视图范围】。
【顶部】值须≥【剖切面】值；【视图深度】值须≤【底部】值。
【剖切面】~【底部】是正常范围；【视图深度】是超出范围，也是能看见的；那我们看不见的范围是【顶部】~【剖切面】。
所以我们能看见的范围就是下图红框中的范围。
如果觉得这个视图范围的调整麻烦的话，可以直接将剖切面和顶部调节成同一个数值就行。所以我们确定了构件的标高，就可以修改对应的视图范围，将构件包含进来，就可以显示出来了。
