问题:Revit中如何创建斜立面视图?

    问题解决方法:

    方法如下:

    1、进入立面视图中创建一个和斜屋顶平面平行的参照平面,将其命名为“斜屋面”。如图1.5-1,1.5-2

    图1.5-1

    图1.5-2

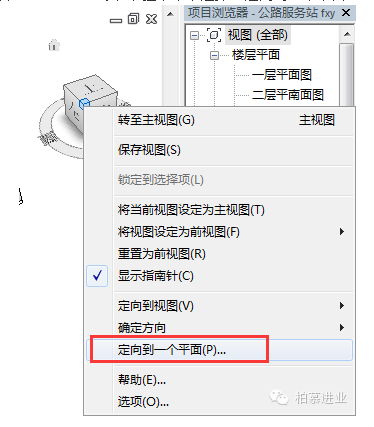

    2、打开三维视图,右键单“Viewcube”,在下拉菜单中选择“定向到一个平面”。如图1.5-3

    图1.5-3

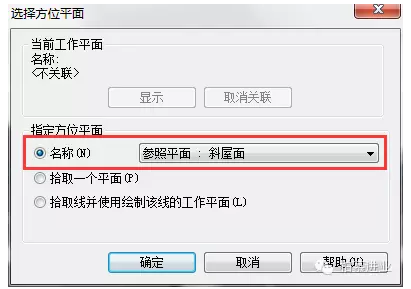

    3、在弹出的“选择方位平面”对话框中指定方位平面

    方法一:选择“名称”后的“斜屋面”参照平面。

    图1.5-4

    方法二:选择按“拾取一个平面”指定方位平面。在三维视图中拾取想要定位的面。

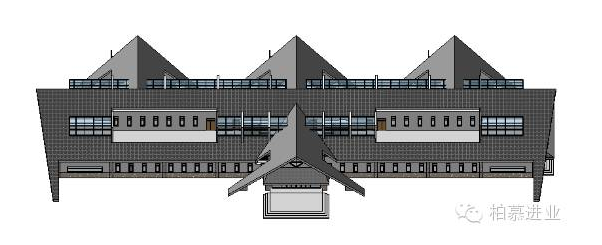

    4、创建的视图如图1.5-5

    图1.5-5

    【注】:因此视图仍为三维视图,建议将此视图复制一个副本并将视图命名为“斜屋面正交立面图”,保证视图不会变。
