想要设计逼格高,一定要有让人搞不懂的概念设计;想要概念设计玩得好,一定要掌握各种形状编辑。下面我们就分享关于形状编辑的那些基础操作,希望对你有帮助。

    向形状中添加边

    添加边来更改形状的几何图形。

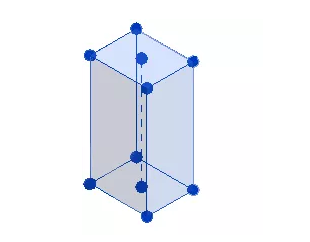

    1.选择形状并在透视模式中查看以查看形状的所有图元。

    2.单击“修改|形状图元”选项卡?“修改形状”面板?(添加边)。

    3.将光标移动到形状上方,以显示边的预览图像,然后单击添加边。

    注:边与形状的纵断面中心平行,而该形状则与绘制时所在的平面垂直。要在形状顶部添加一条边,请在垂直参照平面上创建该形状。

    边显示在沿形状轮廓周边的形状上,并与拉伸的轨迹中心线平行。

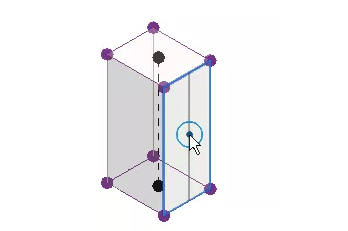

    4.选择边。

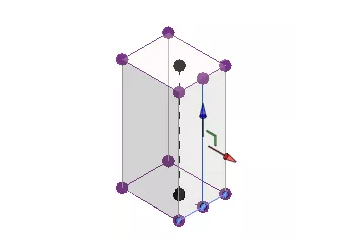

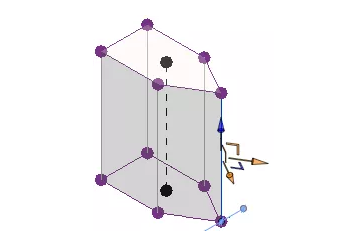

    5.单击三维控制箭头操纵该边。

    几何图形会根据新边的位置进行调整。

    融合形状

    在概念设计中,可将形状降低到其底层的可编辑曲线中。

    编辑曲线后,可以重新创建形状。

    1.选择该形状。

    2.单击“修改|形状图元”选项卡?“形状图元”面板?(融合)。

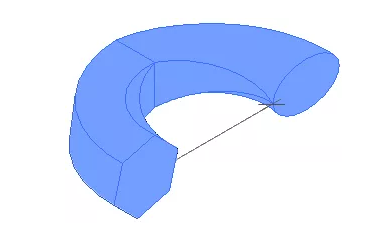

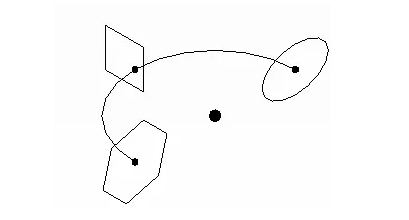

    形状将放弃所有表面并隐藏到轮廓曲线和路径之后。

    3.根据需要编辑曲线和路径。

    用实心形状剪切几何图形

    使用实心形状剪切形状几何图形。

    在使用实心剪切几何图形时,将删除重叠区域,邻接的实心形状保持不变。实心形状将仅剪切以下实体:

        形状图元

        带分割表面的形状

        带几何图形组合的形状

        体量编辑器内的族实例。

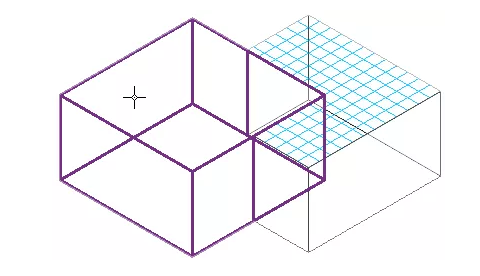

    1.创建两个相邻的实心形状。

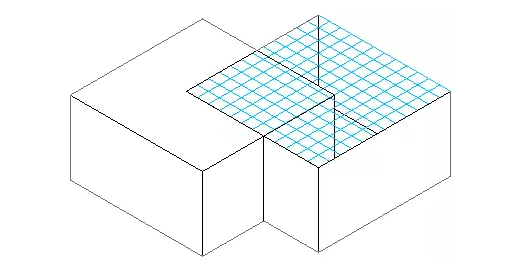

    在本例中,被剪切的实心形状有一个分割表面,来更好地展示剪切关系的工作方式。完成剪切不一定需要分割的表面。

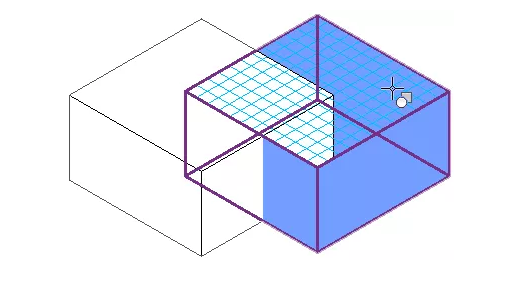

    2.单击“修改”选项卡?“几何图形”面板?(剪切)。

    3.选择要被剪切的实心形状。

    4.选择用来进行剪切的实心形状。

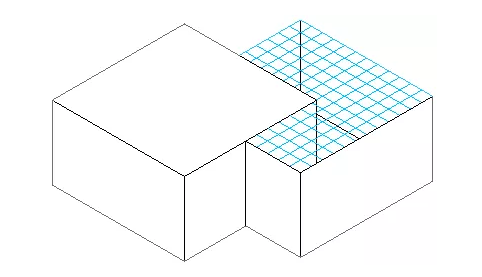

    实心形状将相应地进行剪切。这2个形状可以编辑并保持剪切关系。

    注:实心剪切几何形状体量导入项目后,您将不能再与各实心形状进行交互。同样,如果实心剪切几何形状应用了标高,则这些标高将无法在项目环境中识别。

    变更形状主体

    将形状移动到概念设计环境中的其他工作平面、标高或表面。

    “工作平面”面板上的“显示工作平面”工具板将显示当前工作平面。

    1.选择一个形状。

    2.单击“修改|形状”选项卡?“形状图元”面板?(拾取新主体)。

    3.从选项栏上的“放置平面”列表中选择一个主体。主体将在绘图区域中高亮显示。

    4.单击以将形状的主体变更为所选的工作平面。
