在Revit中如何制定风管进行布管系统配置?

在Revit中如何制定风管进行布管系统配置?下面就来分析一下。

使用“布管系统配置”对话框来指定在风管布管时要使用的管件。

指定布管系统配置

在项目浏览器中,展开“视图(全部)”在Revit中如何制定风管进行布管系统配置?插图“楼层平面”,然后打开机械系统的某个视图。

在项目浏览器中,依次展开“族”在Revit中如何制定风管进行布管系统配置?插图“风管”在Revit中如何制定风管进行布管系统配置?插图“风管类型”。

在风管类型上单击鼠标右键,然后单击“类型属性”。

注: 要在风管命令有效时编辑类型属性,请单击在Revit中如何制定风管进行布管系统配置?插图1(编辑类型)。

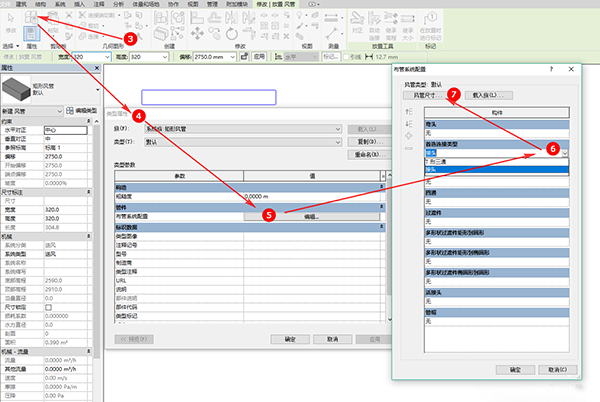

在“类型属性”话框中的“管件”下,单击“布管系统配置”对应的“编辑”。

在“布管系统配置”对话框中,单击零件的名称以指定其他零件。

注: 尽管您可以添加其他行,但仅应为每个部分指定一个零件。

若要修改风管尺寸,请单击“风管尺寸”。

使用机械设置对话框可添加或删除可用尺寸。

注: 进行风管布管时,【Revit】将先使用布管系统配置中的设置,然后如果需要,再使用“机械设置”中的“角度”设置。

如果更改了布管系统配置,并希望更新设计中相同类型的现有管路,请选择现有的管段和管件,并在“修改”选项卡中,单击 在Revit中如何制定风管进行布管系统配置?插图2(重新应用类型)。 如果希望为风管管路更改类型,并使用其他布管系统配置,请在“修改”选项卡中,单击 在Revit中如何制定风管进行布管系统配置?插图3(更改类型)。
