在Revit中如何重新设定前视图?


在Revit中如何重新设定前视图?下面就一起来具体分析一下。

当我们在画一些异形建筑的时候,经常会遇到一个头疼的问题就是有些墙面朝向并不在viewcube的快捷方位上,这个时候,为了能够在正对/垂直于该墙面的方位上工作,我们可以重设前视图,具体操作如下:

在Revit中如何重新设定前视图?插图

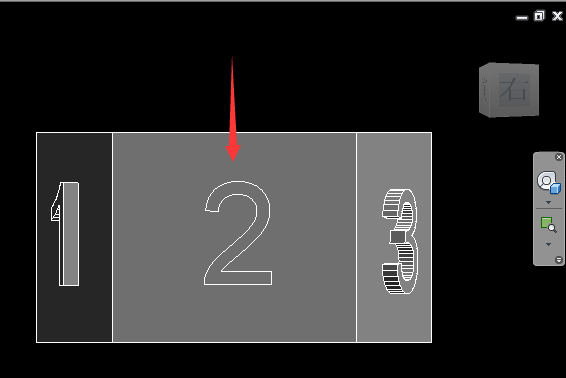

第一步:定位到默认前视图,如图数字1所对应的面为当前前视图。

在Revit中如何重新设定前视图?插图1

第二步:鼠标放在viewcube上,右键呼出下拉菜单,选择‘定向到一个平面(p)’,拾取一个平面(p),选择数字2所在的垂直平面,

在Revit中如何重新设定前视图?插图2

在Revit中如何重新设定前视图?插图3

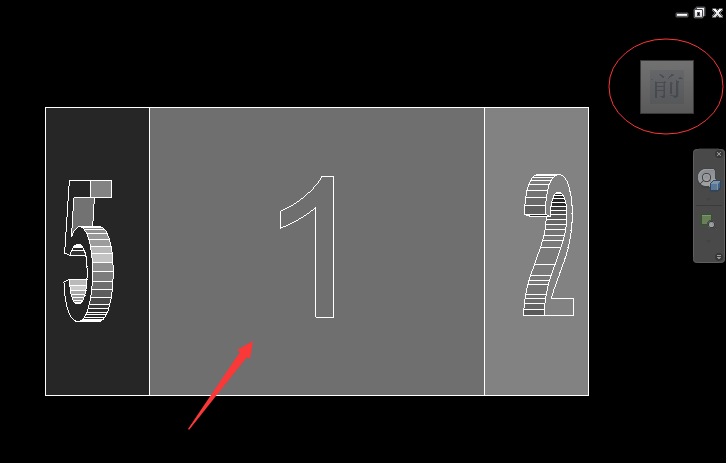

第三步:鼠标放在viewcube上,右键呼出下拉菜单,选择‘将视图设定为前视图(F)’,选择‘当前视图’。如图所示,数字2所对应的面现在变成了前视图所在面。

在Revit中如何重新设定前视图?插图4

第四步:如果要恢复初始视图,鼠标放在viewcube上,右键呼出下拉菜单,选择‘重置为前视图(R)’。
