在Revit如何来做两侧大小不同的飞沿转角?


随着目前BIM技术逐渐向国内的城市中推广,越来越多项目在Revit中设计建造,以下是 在Revit如何来做两侧大小不同的飞沿转角?

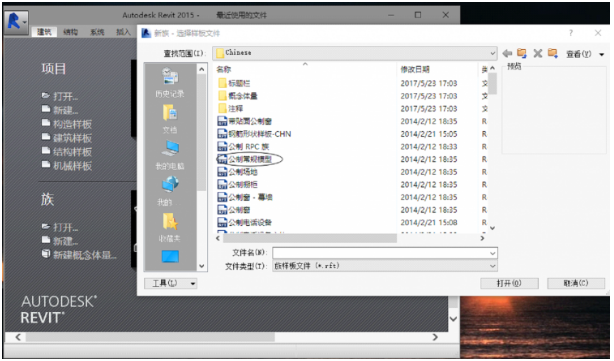

1、 我们首先新建一个公制常规模形

在Revit如何来做两侧大小不同的飞沿转角?插图

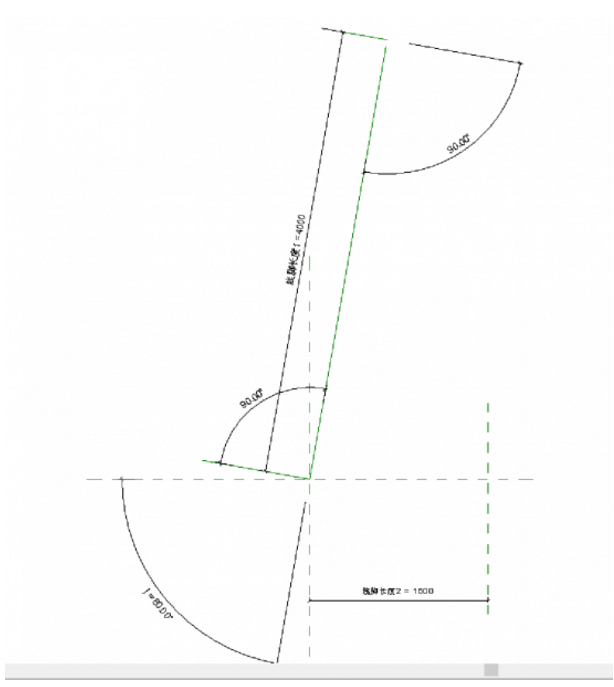

2、我们在场景中把XY轴上设置好参数、角度,并且把它们锁好。

在Revit如何来做两侧大小不同的飞沿转角?插图1

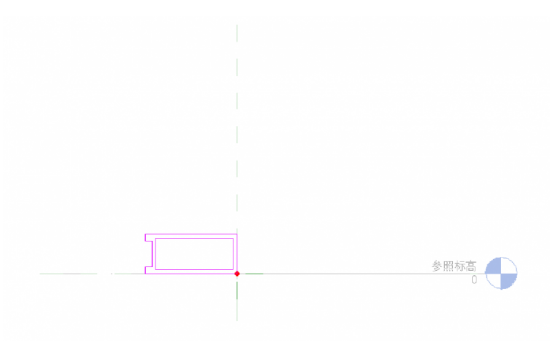

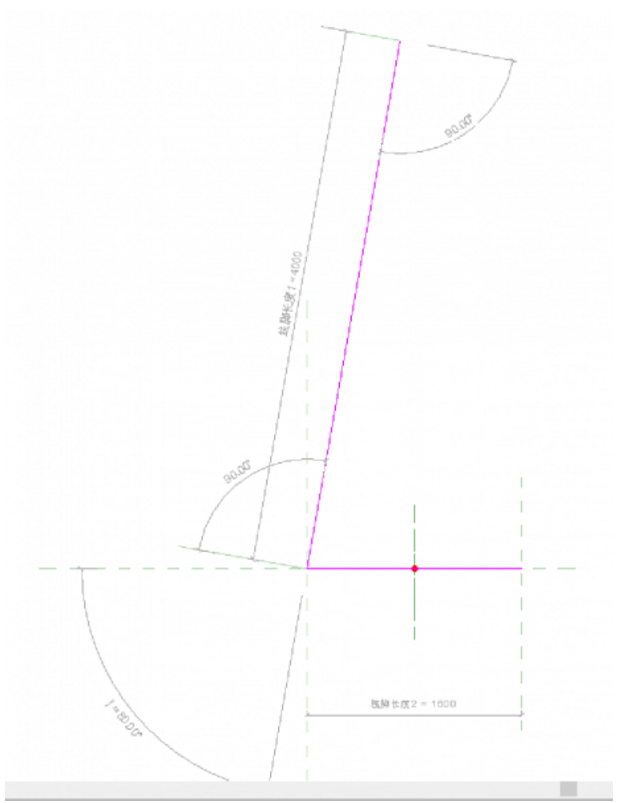

3、选择放样,编辑路径、及轮廓,同样路径要锁好。

在Revit如何来做两侧大小不同的飞沿转角?插图2

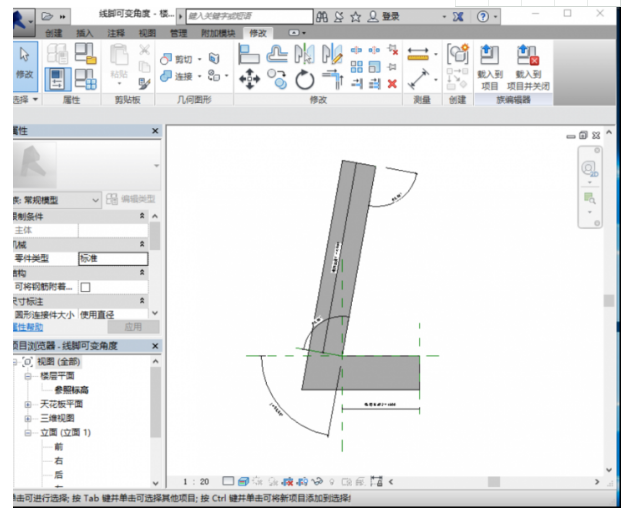

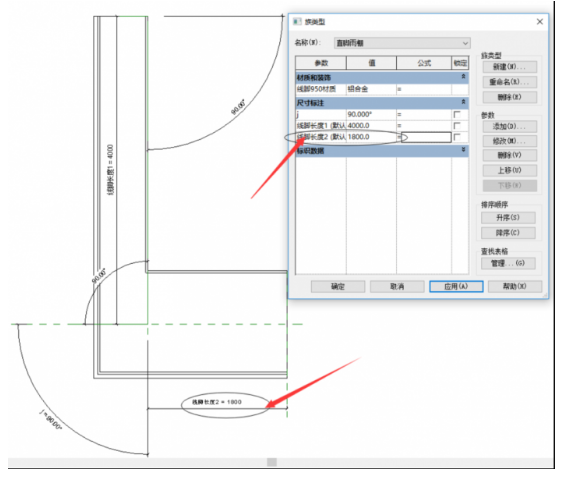

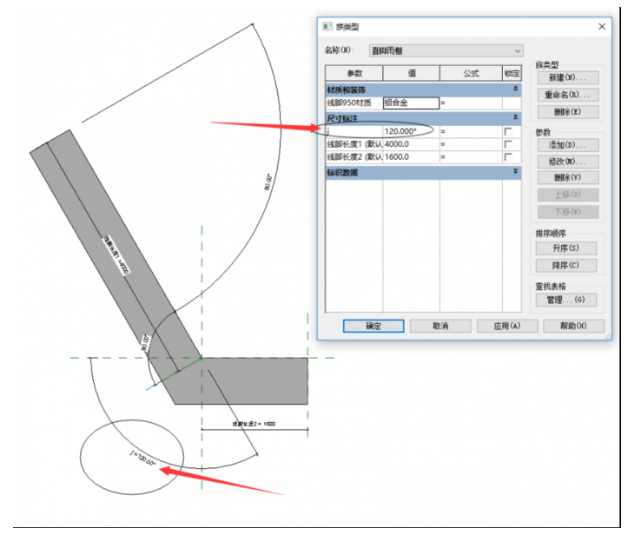

4、完成后效果、及测试参数。

在Revit如何来做两侧大小不同的飞沿转角?插图3





在Revit如何来做两侧大小不同的飞沿转角?插图4

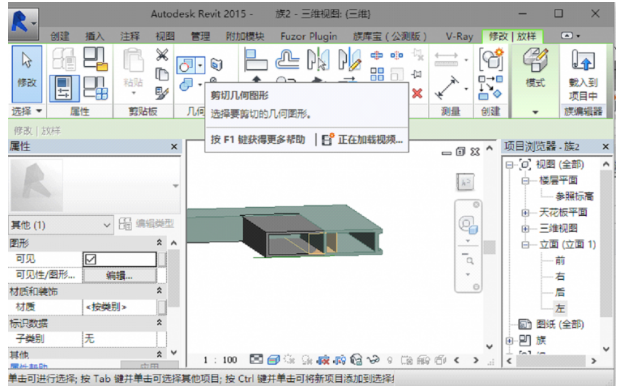

5、如果是同样宽度但是角度不同的做到这一步就行了,如果两侧不一样,我们先把角度设为90度,在旁边再拉伸一个,记住一定要锁定好参照线。同时建立两个空心拉伸以便修剪他们中间接触部分。

在Revit如何来做两侧大小不同的飞沿转角?插图5



6、修剪好后,我们再连接下,这样一个整体的不同宽度的转角飞沿出来,载入项目就可以用了。



在Revit如何来做两侧大小不同的飞沿转角?插图6





在Revit如何来做两侧大小不同的飞沿转角?插图7
