在Revit中有坡度的管道该如何进行连接?

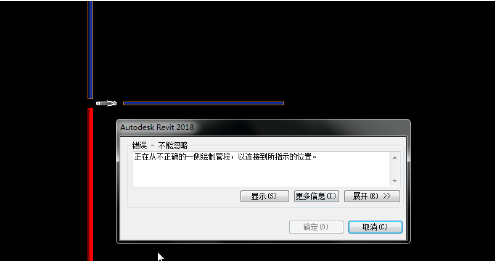

据有些使用Revit的反应,在绘制有坡度的管道时,经常会碰到这么一个问题。管道余管道之间无法进行连接如图所示:

在Revit中有坡度的管道该如何进行连接?插图

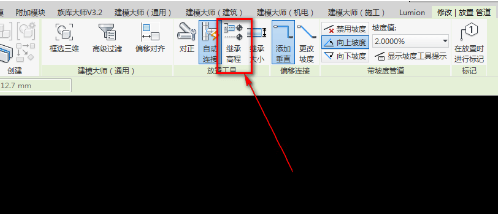

我们可以用管道功能中的【继承高程】来解决这个问题:

在Revit中有坡度的管道该如何进行连接?插图1

步骤如下:

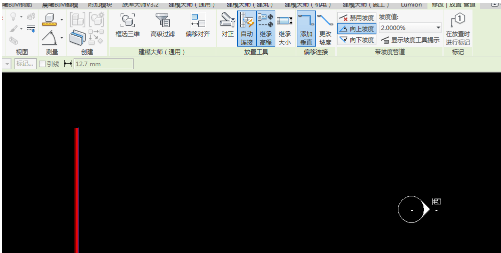

1.我们先画一条水管并设置坡度

在Revit中有坡度的管道该如何进行连接?插图2

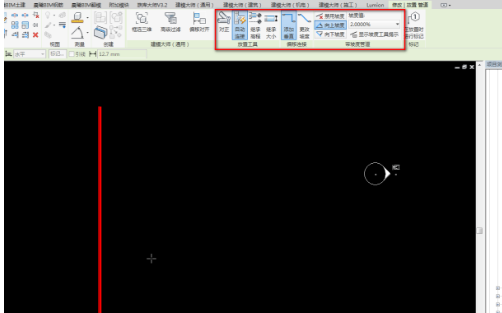

2.绘制第二条水管(在绘制之前我们选择【继承高程】)选两根管道的交接点为绘制的起点绘制管道

在Revit中有坡度的管道该如何进行连接?插图3

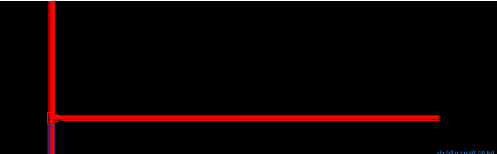

3.绘制完成后管道之间便会形成连接件

在Revit中有坡度的管道该如何进行连接?插图4
