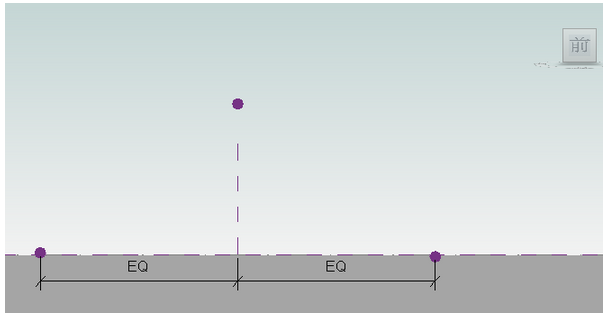

1.新建公制体量,设置立面为工作平面,放置三个参照点,并对下面的点进行等分。



2. 在复制两个参照平面,同样放置三个参照点。

3. 分别使用样条曲线进行连接,如图所示。

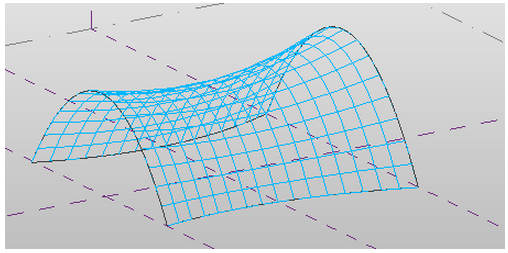

4.选择三个样条曲线并生成形状,对形状分割表面,如图所示。



5.选中分割后的表面将节点打开。

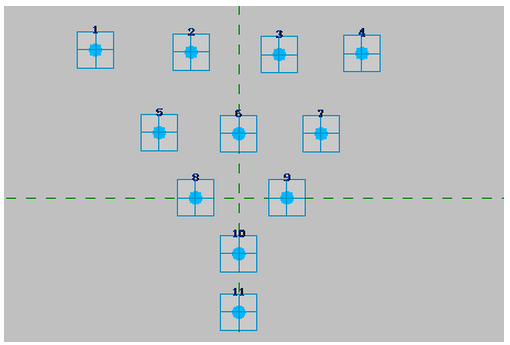

6.新建自适应公制常规模型,放置11个点并自适应,如图所示。



7.设置1点的水平面为工作平面,使用参照线下的样条曲线进行连接,一共是五条线,如图所示。



8.在线上放置点,并设置点的垂直方向为工作平面,创建放样形状,如图所示。

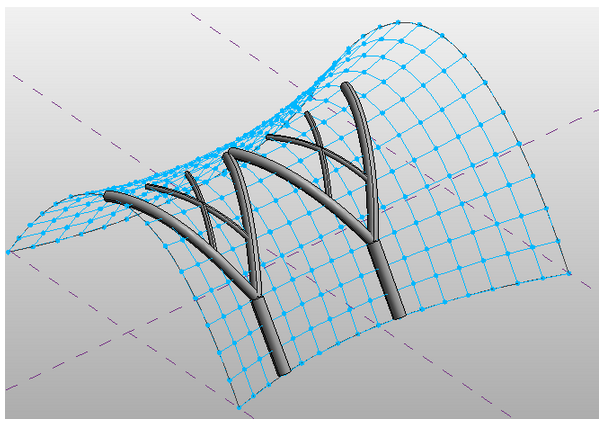

9.载入到公制体量中,按照参照点的顺序进行放置,如图所示。



关于无法创建幕墙嵌板的解决方法

在无法支撑小嵌板或竖梃的布局中创建玻璃斜窗或幕墙图元时,可能会出现此错误。

错误:无法创建幕墙嵌板。 面板或竖梃可能太小。

问题:嵌板上的水平和垂直幕墙网格没有恰好在某点相交,从而在主嵌板内产生小的三角形嵌板。 因为三角形面板太小,无法精确地重新生成该三角形面板。 当放置幕墙网格时或者移动幕墙网格导致显示小三角形面板时,可能会导致此错误。 此外,如果创建了垂直网格,然后放置的水平栅格没有捕捉到垂直网格,也可能显示三角形。

解决方案:取消网格的放置和/或移动。 在玻璃斜窗中分割嵌板时,最好是先放置水平的幕墙网格,然后将垂直网格捕捉到水平网格上。
