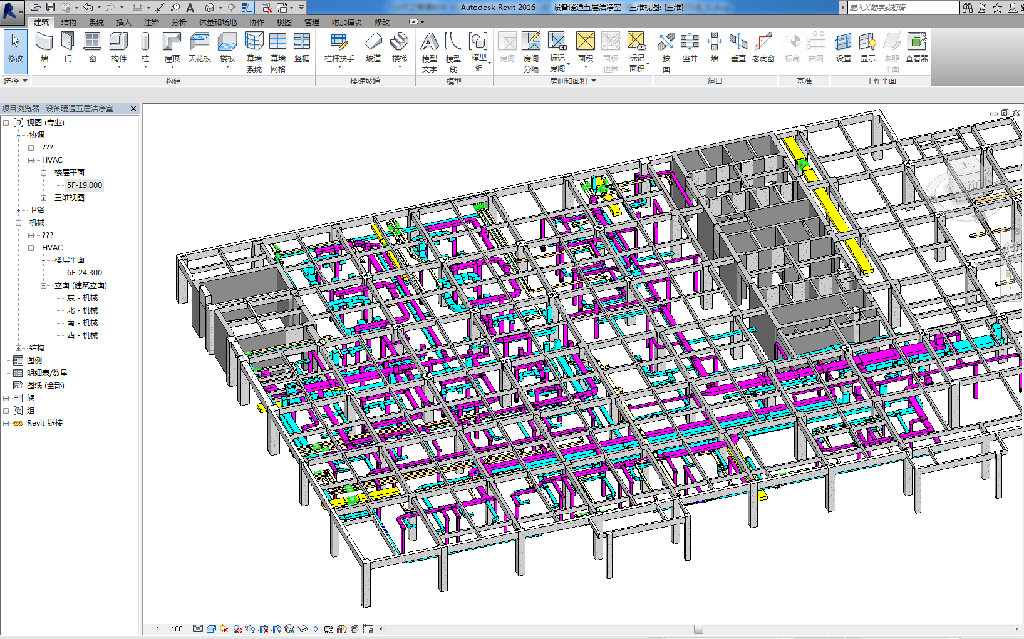

问题:在实际项目中(以暖通专业为例),当前专业模型过大如下图1所示,会造成计算机资源不足出现卡顿的情况,如何降低电脑资源消耗,提高工作效率呢?

图1

上述问题可以通过以下三种方法:

隐藏视图可见性中不需要的模型类别

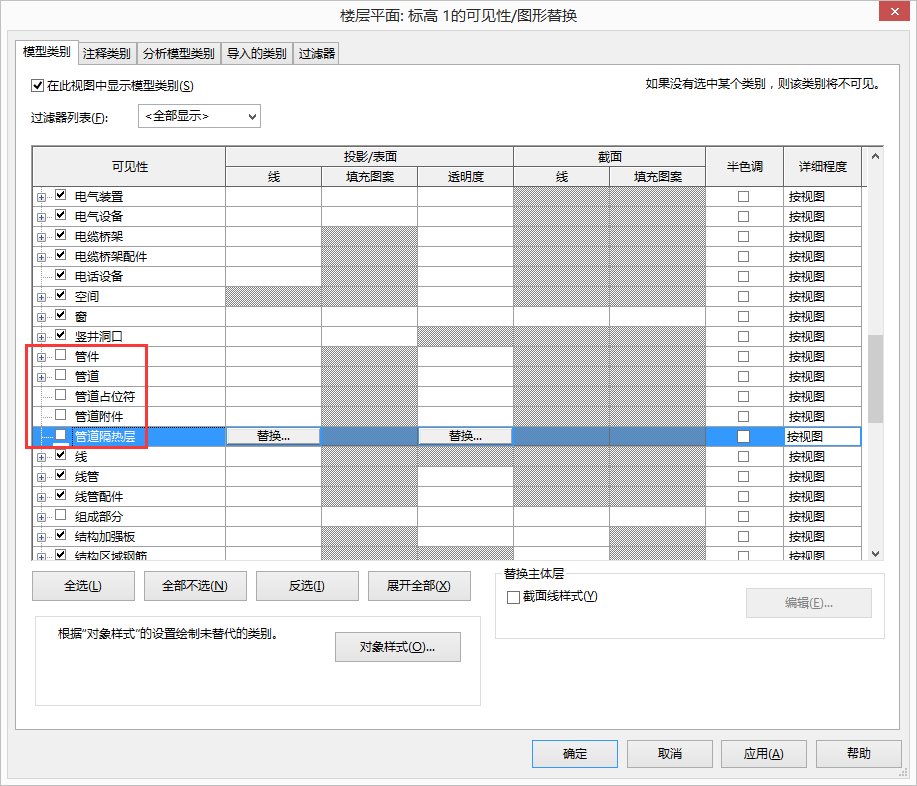

机电模型搭建时,考虑到后期管线碰撞及优化,往往将各个专业在一个项目文件中绘制。此时,可以根据当前绘制的专业不同,对不需要的构件进行隐藏,如绘制电缆桥架时,将可见性视图设置中的管道类别隐藏,如图2所示,可加快模型运转速度。

图2

设置过滤器来实现

如图3过滤器所示该项目暖通专业由:送风管;排烟管;排风管;回风管四种管道系统组成,如果四种管道都显示就会造成上述问题。

图3

此时,我们可以设置过滤器选择其中一种或几种管道系统显示其余隐藏。具体操作如下:用VV命令打开“可见性/图形替换”对话框,切换到过滤器如图4所示去掉“送风管,排烟管”后面可见性中的“√”,这样送风管、排烟管等管道系统在当前视图中将不再显示。从而实现降低电脑资源消耗,提高工作效率。

注意:该方法也同样适用于给排水电气等专业。

图4

巧用剖面框

卡顿现象主要出现在对三维视图进行查看时,此时,可以通过剖面框,只剖切出需要查看的对象,这样既保证了各个方位对主要部位的查看,又保证了查看过程的流畅。
