Revit工作集怎么用?Revit中在中心模型中如何隐藏别人的工作集

在使用Revit软件建模过程中,通常会使用工作集工具来共同完成不同专业的建模,但有时不希望看到别人的模型,那么怎么在Revit中将其隐藏呢?

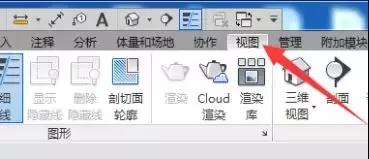

1、打开一个中心模型,点击“视图”选项卡,如图所示。

Revit工作集怎么用?Revit中在中心模型中如何隐藏别人的工作集插图

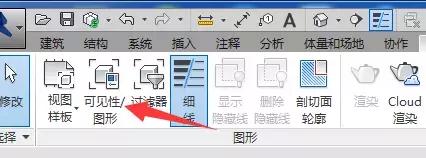

2、单击弹出的工具栏中的“可见性图纸”图标,如图所示。

Revit工作集怎么用?Revit中在中心模型中如何隐藏别人的工作集插图1

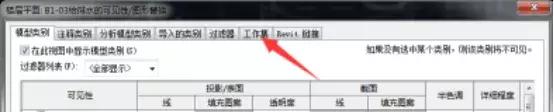

3、在弹出的对话框中,单击菜单栏上的“工作集”按钮,如图所示。

Revit工作集怎么用?Revit中在中心模型中如何隐藏别人的工作集插图2

4、选中某人的工作集后面的“可见性设置”进行单击,如图所示。

Revit工作集怎么用?Revit中在中心模型中如何隐藏别人的工作集插图3

5、单击可见性设置下的“使用全局设置(可见)”,会弹出一个下拉箭头,如图所示。

Revit工作集怎么用?Revit中在中心模型中如何隐藏别人的工作集插图4

6、单击下拉箭头,在弹出的下拉菜单中选择“隐藏”后,单击确定,如图所示。

Revit工作集怎么用?Revit中在中心模型中如何隐藏别人的工作集插图5

意义:通过学习上述文章,可以学习到在工作集中讲别人的模型隐藏,方便自己建模。
